设计欠全面的滤袋失效
发布时间: 2023-02-07 10:20:17 被阅览数: 33 次 来源:
丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264
|
|
在袋式除尘器设计过程中,往往偏重于各项技术经济指标,忽视内部流场的合理性和滤 袋使用寿命,致使滤袋损坏。
(1)气流上升速度过快 在除尘器箱体内含尘气流上升速度过快,是导致滤袋下部破损 的重要原因。在内滤式袋式除尘器中,气流上升速度以滤袋的滤料面积乘以过滤速度再除以 滤袋底部的敞口面积来计算。
S a P c
割=~^~
式中,为除尘器气流上升速度,m/min; Sa为单条滤袋过滤面积,m2 ; n为过滤速 度,m/min; S为滤袋口面积,m2 o

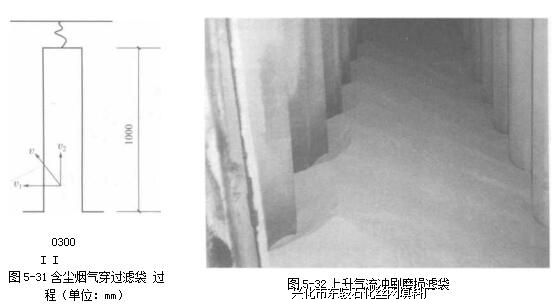

对反吹风袋式除尘器,理论上讲,含尘烟气穿过滤袋的过滤风速不超过0.8〜lm/min, 这个速度是均匀垂直于滤料表面的,但实际上烟气穿过滤袋的过程比较复杂,烟气进入滤袋 后.气流穿过滤袋的速度寸如图5-31所示,主要由两个速度矢量构成。心是气流沿滤袋法 向穿过滤袋的速度,也就是过滤风速,由滤袋底部向上逐渐增大;W是气流沿滤袋轴向上 升的速度,是气流进入滤袋时的速度,这个速度由滤袋底部向上逐渐减小;p是由为、w 两个速度矢量合成的,”是气流穿过滤料时的真正速度。气流是穿过花板开孔进入滤袋的. 所以进入滤袋实际的速度应为气流穿过花板实际开孔面积的速度。而花板实际开孔面积要比 0 32 ,
过滤面积小得多,以©300mm X 10000mm滤袋为例,开孔面积为(3.14X〒)m2 o那 么,气流进入滤袋的速度,即P2= — =(105〜120)m/min,这个速度比0. 8~alm/min的过滤风速大得多。气流进入滤袋后,w迅速增大,w迅速减小,从而形成p这个 冲击滤料内表面的速度,这个速度很大,是过滤速度的100多倍。当粉尘硬度大,形状不规 则,具有尖、刺、锋利边角等物理特性时,在距离滤袋底部Im以内的位置对滤袋冲击力最 强、摩擦力最大,因而迅速磨坏滤料。对一般粉尘,如果长时间上升气流冲刷滤袋也会磨坏 滤袋。由于这种原因损坏滤袋的情况如图5-32所示。
外滤袋式除尘器的气流上升速度按滤袋底部等高的平面上气体上升流速来衡量。计算方 法是用一个分室的截面积减去滤袋底截面占有的面积,再除去该分室的气体流量,见下式。
式中,w为除尘器气流上升速度,m/min; S,为滤袋室截面积,m2 ; 〃为滤袋室滤袋 数,个;S为每只滤袋底部占有的面积,m2; Qa为滤袋室的气体量,m3/min0
外滤式脉冲除尘器因气流上升速度过快造成的滤袋损坏如图5-33所示。如果粉尘为磨 损性强的粉尘,如焦粉等,磨损现象更为严重。
|
|
|
|
|
