玻璃纤维英文名glass fiber, textile glass,是采用石英砂、石灰石、白云石、石蜡等， 并配以纯碱、硼酸等经熔融纺丝而成，其主要成分为二氧化硅和某些金属氧化物。按成分和 性能可分为无碱、中酸、高碱和特种四类玻璃纤维；按形态可分为连续玻璃纤维、定长玻璃 纤维及玻璃棉。玻璃纤维其有阻燃、耐腐蚀、耐热、吸湿性小、断裂伸长率低、抗张强度 高、性脆易碎、绝热性和化学稳定性好、电绝缘性良好等特性。
1.无碱玻璃纤维
别名E玻璃纤维；英文名alkali free glass fiber、E-glass fiber,它是由碱性氧化物含量 为0〜2%的无碱玻璃拉制而成的连续纤维，属于钙铝硼硅酸盐玻璃纤维系，纤维强度
3.43X 109Pa,密度2. 54g/cm3,伸长率3%,初始模量7. lX109Pao软化点为846°C ,具 有良好的电绝缘性和耐水性。
2.超细玻璃纤维
英文名superfine glass fiber,该纤维是指单丝直径约为4/m的玻璃纤维。纤维直径细， 挠曲性和柔软性好，强度高，具有耐化学腐蚀、不燃、伸长率小等玻璃纤维所共有的特性。 制成的织物具有强度高、质量轻、手感柔软、耐磨、耐折不皱、不收缩、不导电、不霉等特点。
3.高强度玻璃纤维

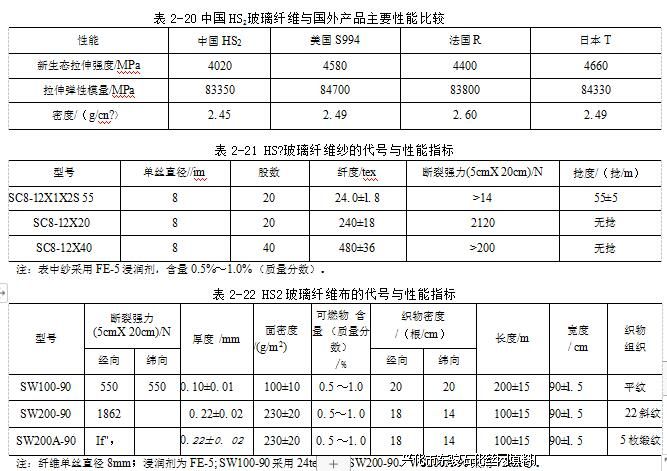

别名 S 玻璃纤维、HS2 玻璃纤维；英文名 high strength glass fiber、S-glass fiber、 R-glass fiber. T-glass fibero南京玻璃纤维研究院生产的HS2玻璃纤维的主要性能与国外产 品做对比见表2-20, HS2玻璃纤维纱及玻璃纤维布的基本性能指标等见表2-21、表2-22。
4.高碱玻璃纤维
英文名high alkali glass fiber,该纤维是玻璃纤维品种之一，属钠钙硅酸盐玻璃纤维系。 主要原料为石英砂、白云石、石灰石、纯碱、铀长石等。由于纤维中含碱量高，耐水性、强 度等均不如无碱和中碱玻璃纤维，但耐酸性好。
5.玻璃棉
英文名glass wool,玻璃棉是一种人造无机纤维。纤维的细度与长度因制造方法的不同 而异，细度一般在3〜10/im之间，长度一般在25〜300mm之间，密度为2.4〜2. 7g/cm，， 热导系数小，具有良好的耐腐蚀性和电绝缘性。
|
您现在的位置：
