丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

注射设备的大量开发对提高产品质量和产量发挥了重要的作用，而对丝网除沫器填充填料的材料的加工影响则相对较小，但针对有关填料的一些技术却有较大发展。直接混合注射成型挤岀是最为重要的。与预混合造粒标准方法不同的是，该法从原材料储存、设备计量原材料开始，在一台双阶双转子连续混合器中混合。这种混合器有两个功能：熔融基体材料并将其升温至添加剂分散所需的温度。混合材料将被输送到具有注射功能的储料注射单元中。这种方法是成型工业的重要进步，因为它可减少原材料的库存量，并可实现快速切换。剪切控制技术是对填料加工有影响的另一种类型的重要进展62。图7-3所示为使纤维在所要求方向取向的剪切组件的排布。粉料注射成型技术也与填料加工技术有关。将粉状无机材料（金属和陶瓷粉）与防蚀聚合物粘结剂混合。该粘结剂可预成型所需的形状，一旦成型后，在不改变原来形状的情况下，移走粘结剂，使之烧结成型，制成一个金属或陶瓷制件。在一般注射成型中，良好的混合和分散是最基本的要求，但在增强大理石条纹效果的技术中并不要求如此。在这类技术中，只要具有大理石条纹表面的产品具有很好的重复性就可以了。有报道称已开发了一些新的加工助剂，它们可影响材料的流变性从而方便地加工高填充的材料。
进入模腔内的物料的流动性可影响填料颗粒在成型制件中的分散方式。通过对制品的分析发现，以喷泉状流动的颗粒在制品芯部富集跖。在充模过程中，颗粒集中在流动物料的表面，而后沿器壁反方向流动。对玻璃纤维增强液晶聚合物的喷泉状流动也进行了研究乃。研究发现，对较大的颗粒而言，大多数集中在制品芯部，而较小尺寸的颗粒则从芯部向外辐射幻。

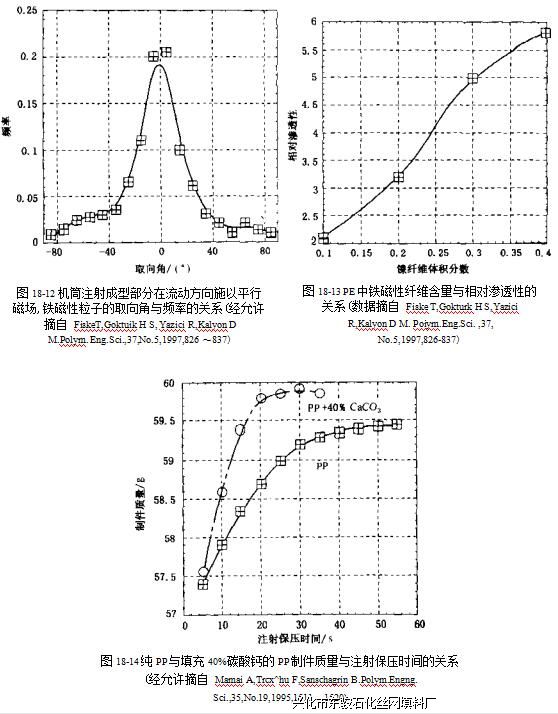

磁场有助于物料在流动过程中使铁磁性颗粒取向。图18-12所示为施加于与流动方向平行的磁场使颗粒在注射成型机筒中取向的情况58"°。由于提高了制件的磁渗透性，颗粒取向良好。诸如温度和注射速率等工艺参数对颗粒的取向及渗透性影响较小，纤维含量对相对渗透性影响最大(图18-13所示)。
图18-14所示为注射保压时间对制品质量公差的影响。填充材料达到平衡所需的时间很短。
