丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264 - 红外研究揭示了 PE基体中有关填料的分布情况

红外研究揭示了 PE基体中有关填料的分布情况。图10-12所示为在PE中滑石粉颗粒的分布与结晶形成的关系的示意图。图中所示说明滑石粉与微晶有关，这是由于滑石粉通过与分子链紧密接触以及分子链在填料表面排列而影响基体材料的成核，少量二氧化钛的加入有强烈的成核作用导致生成较小的球品，这是由于生长中心数目增多引起竞争所造成的S3。
二氧化硅粒子同样可提高LDPE的成核速率。填料对聚合物分子链的吸附对结晶有影响1471148 O
填料与基体材料间的相互作用决定r 复合材料的机械性能，填料的一些特性也影响复合材料的机械行为，大多数填料可提高材料的拉伸强度。爛烧高岭土对拉伸强度的提高约为碳酸钙或滑石粉的3倍. 尴烧高岭土还可提高冲击强度，而滑石粉或碳酸钙的加入却降低了这一性能'°3通过对基体和填料的界面设计可以改变这些影响，例如：以含有狡基的CPE用做增容剂另外，通过表面接枝丙烯酰胺，使表面含有0.2% -1.8%酰胺基，可对碳酸钙进行改性，这可提高界面相互作用的程度。添加增容剂的复合材料比纯基础树脂拉伸强度提高50%以上，而冲击强度则提高120%左右（当填充碳酸钙体系中不加增容剂时，复合材料的冲击强度下降至纯基础树脂冲击与此类似，高岭土表面包覆马来酸酢接枝聚乙烯后，丝网除沫器填充效果也会得以改善，与纯基础树脂相比，填充这种高岭土的PE的冲击强度提高了 3倍科2。吹膜过程中加入5%~20%（质量）的碳酸钙可提高膜的落镖冲击强度，但碳酸钙含量增加会降低拉伸强度和断裂伸长率；加入同等份数的滑石粉则会降低材料的所有机械性能皿。
制备阻燃PE制品最常用的方法是加入多元醇的磷酸三乙酯，也可用氢氧化镁替代。图15-16所示为不同添加量的氢氧化铝和氢氧化镁对PE极限氧指数的影响'第。氧化镁对极限氧指数的提高效果更明显，但两种填料均需大量填充才能达到应有的效果，而大量填充后，材料的抗冲击性能就会大大下降.在这类复合材料中加入硅烷交联聚乙烯可以改善其抗冲击性。
通过添加多种填料可以改善PE的导电性：图15 - 17所示为PE填充碳纤维复合体系中纤维的长径比对导电性的影响⑷。依长径比的不同，为达到相同的效果需要加入不同数量的碳纤维。当使用长径比很高的碳纤维时，填充2%（体积）就可获得填充30%（体积）长径比为1的碳纤维相同的导电效果。与PP 相比，PE需填充超过50%的炭黑才能达到与之相同的导电性us。具有良好浸润性的填料填充PE具有更高的胶体稳定性，但也具有更高的突增界限值。这会影响达到一定导电性材料所需炭黑的用量。对PE而言，要获得导电性，就需填充超过一定阈值浓度以上的导电填料，低于此阈值浓度，导电性会保持恒定，与填料含量无太大的关系。在阈值浓度范围内, 导电颗粒间没有处在恰当的接触中。当达到一定的阈值时，随炭黑添加量的增加，导电性快速提高。最后达到一个稳定的导电率，其值取决于基体和所用炭黑的种类邮。铁磁性材料需高浓度［80% ~90%（质量）］才能达到阈值浓度（见图14- 15）I53O PE中添加3%（质量）的不锈钢纤维时，导电性迅速变化心。同样，增加10% ~30%（质量）的镣纤维时，材料的磁性能得到提高。要获得最佳磁性能需使纤维具有一定的取向0。有人针对室温下材料具有低电阻率而高温下则具有高电阻率的特性展开了研究该研究意欲弄清到底温度在多少摄氏度范围内变化可引起电阻率的变化。研究开发的这类复合材料的电阻率可从较低值迅速上升到较高值。这种材料可用于防止发生电路事故.研究发现，将粗炭黑和精炭黑并用可获得理想效果。

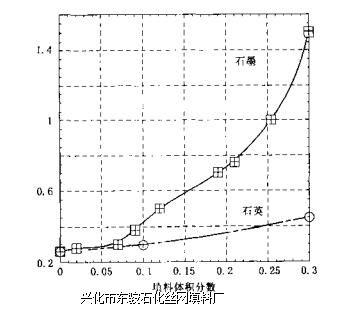

复合材料中的结构缺陷会严重影响其热传导性，这些缺陷包括空洞、未均匀分散的填料、某些填料的团聚以及未浸润粒子等。图15-18所示为填料含量对PE热传导性的影响。石墨是一种热导性材料，与石英相比，其用景很低就可提高材料的导电性。这些数据与理论模型预测值相吻合38°图15-19所示为碳纤维的体积含量与长径比对导热性的影响⑷。用图 15-19与图15-17对比可以发现，与导电性依赖于碳纤维长径比不同的是，热导性仅与碳纤维含量有关，并随其含量的增加而升高。
