丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

应用：反相气相色谱法是过去研究填料表面性能最重要的工具之一，从测试中可得到下列信息：各种试样的吸附等温线；吸附能辱分布；吸附热；表面自由能；表面能的色散（非极性）分量；表面能的极性分最；吸附白由能的比分量；吸附烙和嫡；酸碱作用力（成对的相互作用参数）；聚合物和填料的粘合功，用反相气相色谱对填料进行了下列研究：等离子体处理对炭黑的影响而；炭黑的热处理对橡胶增强的影响％炭黑对各种试样的吸附热72;压缩对炭黑表面活性的影响‘9;抽提对炭黑性能的影响“°；市售炭黑的性能E；填料表面能对其在油漆中性能的影响15-108；硅橡胶中用的气相二氧化硅的酸/碱性能及Si02的热处理改性啲；ZnO的表面性能及其对弹性体增强的影响"2;碳酸钙的酸/碱性能"3；芳纶纤维的表征”4;填料表面的不均匀性W；以及填料在聚合物混合中的作用"6。反相液相色谱的原理与此类似，但是不如反相气相色谱应用广泛.
测试步骤：反相气相色谱的测试原理与气相色谱类似，仪器装置包括一个放在恒温色谱柱、一个注射口和一个检测器。注进的样品被载气携带通过色谱柱，用柱子的固定相进行分离，并用检测器测量。在气相色谱中，选抒固态的固定相来实现流动气相的最佳分离，而在反相气相色谱中，流动的气相是从许多种极性和非极性液体中选出的一种试探样（probe）, 固定相由测试的填料（或聚合物）组成，这种方法可用来独立地表征填料和聚合物颗粒，分析聚合物和填料间的相互作用，能对上面应用中提到的各种参数进行理论计算。在标准的气相色谱测试中，倘若购买的色谱柱质量有保证.则固定相是非常明确的，与之相比，反相气相色谱的设备操作中涉及到色谱柱的制备，色谱柱是由用户自己用并非理想流动的材料制成，因此可能会产生测量误差。分析样品应保证载气流过柱子时流速下降可以忽略。在一项研究中四，分散在环己烷中的气相二氧化硅粉末产生团聚，在氮气下干燥，经筛选以获得窄的颗粒分布。在炭黑的研究中也采用类似的制备方法需要指出的是材料的制备方法应不改变填料的表面性能，因为这样会改变测鼠结果.如果使用表面改性的丝网除沫器填料，调整色谱柱来清除化学物质很重要，否则会影响吸附和检测的条件。无限稀释是测量的一项重要改进，在这种情况下，注射的样品最非常少（接近检测器的检泗极限）’ 口，柱子的死体积可通过紧密填充使其最小"4,并通过注射甲烷来测定心，
标准方法：无

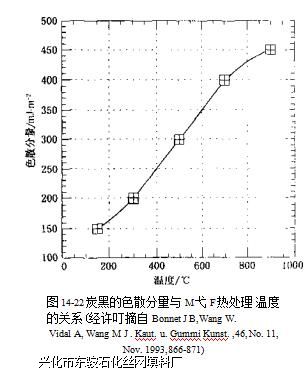

主要结果：目前的文献中有很多这方而的应用实例，帮助人们理解填料用途。图14-22表明炭黑色散分量随氮气热处理温度的提高而增加酸性基团在500Y大约有一半消失，在900T全部消失气在 700弋左右色散分量开始趋向平稳。这表明表面化学基团在含氧最少的地方对表面能的增加未起到积极的作用，并可解释为什么当填料氧化时聚合物-炭黑相互作用降低压缩使炭黑致密化，可提高表面自由能的色散分量:气最初阶段色散分量与密度不呈比例，但是经过一个阈值（约0.7g/ cn?）后，色散分量与密度呈线性关系（图 14-23）0用溶剂抽提炭黑时，因表面某些 '厅能团减少使色散分量增加（图14 - 24）110_气相二氧化硅的热处理使相邻硅烷醇基发生缩合，从而导致色散自由能增加（图14-25）'09。图11-2表示酸式和碱式碳酸钙对伸长率的影响m。填料表面的水分遮盖了具有最高吸附能的反应点（位置），从而使色散分畳降低（图14-26）

丝网除沫器厂
