应用：填料是那些具有导电性，或者有高电阻，或者有EMI屏蔽功能的材料中的主要 组分，在将填料加入到这些复合物中时、要求有适宜的控制方法。
测试步骤：
电性能
介电性能：釆用带有HP/645B测试装置的HP4284A LCR仪表测定介电常数和损耗因子， 频率范围是20Hz~1MHz37。损耗因亍是电极化转变过程中能量损耗的量度，用能最损耗分 数（fractional eneigy loss）表示。釆用阻抗电桥法测定损耗因子（tan3）、介电常数（e，）及介电损 耗因子（/'）,电极的构造及样品导电胶的涂覆和下述表面电阻率测定法一样。测定损耗因 子和介电常数的另一方法是直流（DC）瞬时电流法，此方法中，样品在恒电压（例如2kV）下持 续充电一段时间（例如170min）,而后放电，毎间隔一定时间（例如5s）,测量充放电的电流， 从而计算出所需常数4。
电阻率：电阻的测量与下述体积电阻率测定方法相同。对于柔性材料需要开发特殊的电 极系统来夹持样品和电线3七测试设备基于惠斯通电桥电路。测量含金属粉末的环氧树脂导 电率时，需用带有内置黄铜电极的特殊模具.环氧树脂在模具中固化以保证与电极有良好的 接触％。精确测量含有.炭黑的橡胶的电阻率时•采用特殊的夹具和夹持装置3*
静电应用
体积电阻率、表面电阻率及电荷衰减时间是材料静电性能的主要特征。体积电阻率用 Q・cm来表示，是1cm厚材料两端所测的电阻率；表而电阻率用欧姆（Q）表示，是放在样品同 一表面两电极间所测的电阻值；电荷衰减时间用秒（s）表示，定义为材料表面的感应电流损 耗一定比率所需的时间。其他术语有屏蔽效率、半衰期、峰值电压及电荷保留率。屏蔽效率 用分贝（dB）表示，用来衡量因内部反射、吸收和部分反射而引起电磁干扰（EMI）减弱的程 度。半衰期用s表示，是指损耗一半电荷所需时间。峰值电压用伏特（V）表示，是指电荷衰 减测试中最大感应电压。电荷保留率是指电荷衰减500s后所剩电荷百分比。下面列出测量 这些参数最常用的方法，对应的测试标准在下一节给出。
电荷衰减时间：试样放在法拉第筒中，两侧各有一电极，其中一个电极感应电荷，另一个电极测量电场的变化。用此法可测崖电荷衰减时间、半衰期、峰值电压及500s后的电荷 保留率。
表面电阻率：在样品的一面用银漆涂』圆，在其外围再涂一圈银漆。两银圈之间未涂 银漆的距离是测量表面电阻率的有效距离' 样品的其他表面全部涂上银漆，测量电流和电 压，而后计算表面电阻率。如果样品含有内部或外部抗静电剂.需控制测量气氛，以消除温 度和相对湿度的影响，也可通过调整试样以补偿抗静电剂向表面的迁移。含有抗静电剂的试 样表面不涂银漆，但是电极要压在表面上，导电管子的电阻率用特殊测试装置测定38。
体积电阻率：标准方法之间有些区别，但基本原理相似。试样具有标准尺寸，在其相对 的两面上涂上银漆以保证良好的表面导电性.在两个面上按接触电阻最小的方式接上两个电 极，所加电压取决于样品的预期电阻，其范圉为0.1~100V/mm,测量两面间的电流和电压, 并计算出体积电阻率。可釆用防护电极来减少边缘效应37。
标准方法：电阻——ASTM D 257,屏蔽效率——ASTM ES 7 BS6667（第L 2部分），静电衰 减——ASTMF365, BS 2783（第2部分）.表而电阻率——ASTM D 25（试样中含有抗静电剂）, ASTM D 257, ASTM F 1173（管材电阻率），体积电阻率——ASTM D 257, DIN 53596, ISO 3915O

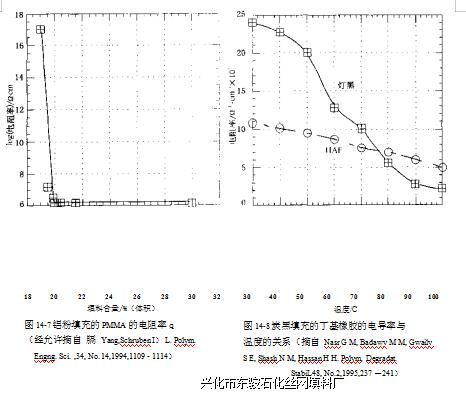

主要结果：图14-7表示铝填充PMMA体系的电阻率发生突变。少量填料对电阻率影 响很小，但是丝网除沫器填料含量达到某•阈值后.何添加填料儿乎没有影响。对于镣粉填充体系 也有类似的关系，惟一区别在于最后的电阻率值，因为镣粉的电导率高，所以电阻率 低35。测定用铜和镣填充的环氧树脂的导电性得到相同的结论36。图14-8表示温度对不 同品级炭黑填充的丁基橡胶电导率的影响在两个体系中.电导率随着温度上升而下降, 但灯（炭）黑填充的体系对温度的变化更敏感39「对于矿物填充的环氧树脂体系，介电损耗 因子随温度变化较明显％。
|
您现在的位置：
