丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

丝网除沫器填料在材料的回收利用过程中起着各种作用，包括：利用废物替代填料；填料影响回收方法和废物的产量；从废品中回收填料；利用填料制造可回收的材料（材料改性預〜68。这些内容，将在以下讨论。
难以回收的废物（尤其是硫化橡胶和交联聚合物）越来越多，人们曾多次尝试将其磨碎后替代填料用于复合材料中48149151 >54'59'64 0其他非塑料材料，如玻璃、纸、天然纤维材料及煤灰也用做填料的替代品。有关使用磨碎的废轮胎作为填料的替代品的报道很多秋歩。这是一项只与填料有较小关系的专门课题。
聚氨酯（PU）是最常见的交联聚合物，由它制成的很多材料最终成为废物，它的回收是一个主要的问题。开发的低温粉化系统能将聚氨酯泡沫加工成小于1mm的颗粒（最好小于100叩）63。这些颗粒与多元醇均化后与异氤酸酯反应生成泡沫，这种泡沫中含有5%的粉化聚氨酯，其密度与不含回收材料的泡沫密度类似，若填料的用量增加，密度也会增大位。粉化PU泡沫颗粒也曾尝试作为填料用到天然橡胶硫化物中，收到了不错的效果他6、图12-10比较了聚氨酯废料和炭黑分别对硫化橡胶断裂应变的影响。加入低含量的聚氨酯废料可以得到比炭黑填充橡胶更好的产品，其断裂应力要比炭黑填充硫化橡胶的低。
环氧树脂中加入少量的环氧树脂回收料（5% - 10%）对其拉伸或弯曲强度、拉伸或弯曲模量及介电性能没有影响5、回收这些环氧树脂材料的最大障碍在于研磨的
费用，当前成本很高。用于汽车上的模塑料使用了 15%可回收的材料角，用回收粉料代替相同含量的碳酸钙可使部件最大减轻7%。
另一个回收利用的领域是填料的替代具有合适组分的粉煤灰已经成功地用于pe（含大量CaO的粉煤灰不适合产。天然或再生纤维（木浆、纸、植物纤维等）因其价廉、可生物降解以及以可再生的资源天然存在的特点，成为新兴的填料替代品。处理过的亚麻纤维在PP 中的增强作用相当于E-玻璃纤维s,更特别的应用是将碎玻璃瓶用到PU和丙烯酸涂料中，在丙烯酸涂料中，这种填料有很好的流平性3。回收塑料中加入从纸中回收的纤维素后，将其作为填料使用，性能更好3。
填料对废物的再加工方法有明显的影响。废弃产品中含有很大部分的填料需要处理65。德国的一家工厂（Bernau）利用焚烧法处理电路板，其中含有的玻璃纤维（49%）在焚烧后保留下来67。电子废品中含有19%的玻璃纤维，到目前为止，仍未找到用途，人们正在尝试着将其再熔化成玻璃。含有填料的材料分解很困难，因为填料使其降解更为缓慢，加入少量的碳酸钙（7%）到淀粉中会使分解速度降低-半
从废物中回收填料刚刚起步。利用化学方法从片状模塑料（SMC）中回收的玻璃纤维有可能取代预制整体成型料（BMC）中最多一半的玻璃纤维49。在润滑油工业中用粘土作为脱色剂，这种粘土无需任何预处理就可以再用作硫化橡胶的中性填料，效果不错为。回收纸之前，需要预先除去CaCO3和高岭土，人们对浮选法除去这些物质进行了研究53。

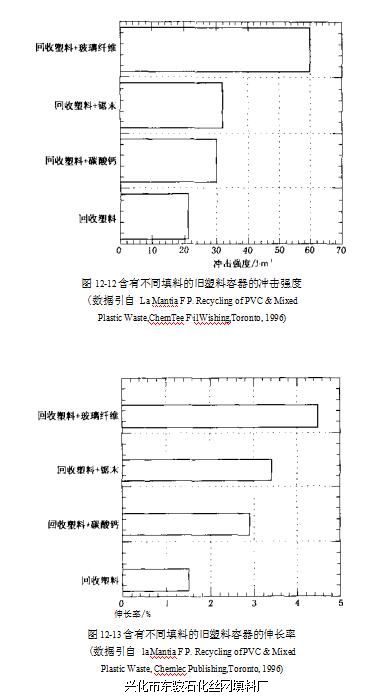

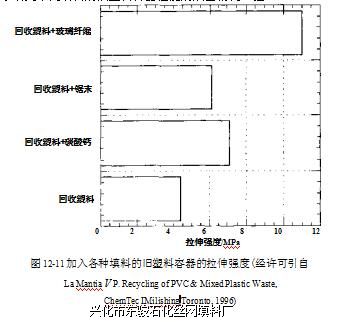

填料有可能用来改善回收材料的性能％在这方面有两大问题需要强调。回收的塑料（尤其是城市废物）通常由各种聚合物分别以不同的含量混合在一起加工而成。这些不同的聚合物组分之间存在着相容性问题，导致产品的机械性能很低，可通过填充碳酸钙、滑石或玻璃纤维来改善回收塑料的力学性能6%在回收的PE/PS共混物中加入处理过的木纤维，其性能得到很大提高。图12-11和12-13表示填充不同填料的旧塑料容器性能的改善情况，拉伸强度、冲击强度及伸长率均有所提高映。

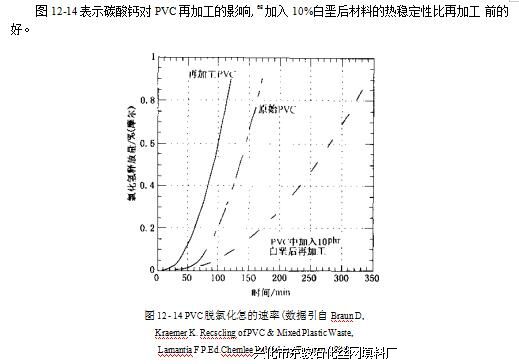

丝网除沫器
