丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

许多填充体系在加工或应用过程中受到辐射。人们对丝网除沫器填料在辐射交联与硫化、抗静电性能改善、y-射线防护罩的生产以及杀菌处理过程中的作用进行了研究
有关碳酸钙填充pvc的交联过程的几项研究表明J，，将pvc混合物暴露在7-射线下, 其拉伸强度和杨氏模量增大，延伸率减小。图11 - 1表明碳酸钙的存在不影响交联剂（三羟甲基丙烷三甲基丙烯酸酯）的性能，对交联密度影响很小。
图11-2对比了酸性和碱性碳酸钙填充PVC的7-射线辐射结果，酸性碳酸钙有助于保持材料的延伸率3。通过对普通的碱性碳酸钙进行表面处理，可以获得酸性碳酸钙。由于较弱的酸/碱相互作用，含有酸性填料的混合物的杨氏模量和屈服应力将减小，但延伸率基本不受影响。

在LDPE中加入5%的粉煤灰，能较好地保持延伸率，材料在50-60kGy辐射下快速交联，延伸率提髙3倍，而拉伸强度降低30%\炭黑填充的聚乙烯能抗离子辐射J"炭黑填充的HDPE和HDPE/EPDM经过/ -射线辐射后冲击强度得到改善％
图11-3给出了二氧化硅填充PE体系中自由基衰变的数据，随着填料含量的增加，自
由基衰变逐渐减慢。这些数据表明：第随填料含量的增加，聚合物链逐渐固定不动；第二，自由基衰变速率降低意味很有可能正在发生化学转变和局部化学反应.

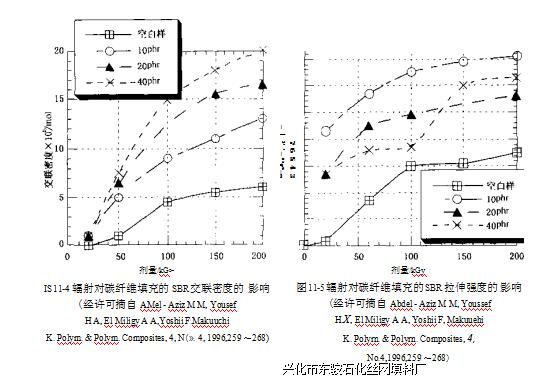

碳纤维增强丁苯橡胶体系经过辐射硫化后，交联密度（图11-4）和拉伸强度（图 11-5）有很大提高8,这种大的变化只冇在纤维和基体间的相互作用得到改善时才有可能获得。碳纤维在空气中经过辐射，产生官能团，增加了它与基体之间的粘结H.. 从而使性能得到显著改善。用SEM对纤维断面形貌进行研究表明，随着辐射剂吊的增加，基体与纤维之间的粘结件增强.基体附着在碳纤维表面。
关于氧化铅填充的丁苯橡胶用于y -射线屏蔽方面的研究表明，此种材料确实有所需要的屏蔽性能，但它经受辐射后逐渐变硬*
对几种塑料进行了辐射杀菌效果的研究（图H-6）,除了聚缩醛外，其余不受辐射的影响，经过6个月辐射后发现冲击强度和拉伸强度不受影响

跟此文章相关的产品
