丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

在丝网除沫器填充材料的加工过程中同时发生3 种取向过程：填料颗粒的取向（见第7章）、与填料颗粒有关的分子链取向（或构象改变）以及晶体的生长方向”，27.43 ~46。取向通常对材料不利。取向过程很难研究。目前已获得一些信息，但还需要进行更多的研究。
由于滑石粉具有片状结构，因此在取向研究中经常使用。在3种树脂（PP、HDPE和PPS 分别含有20%的滑石粉）的热成型和压塑成型中，滑石粉颗粒总是平行于样品表面，与所用的树脂无关27。而晶体在滑石粉颗粒的法线方向生长，因此垂直于样品表面。但是对于没有
填充的HDPE,晶体平行于样品表面生长。对于PP,不论是否填充滑石粉，在晶体生长方向上没有差别。
PMMA分子链在氧化铝表面上的取向受酸-碱相互作用的影响，由于这些相互作用，在界面上的反式构象比旁式构象更普遍，这种旁式构象在本体中占优势43。
在含有短切玻璃纤维的PP注射成型复合材料中，纤维取向取决于流动模式（这种流动模式又与模具的厚度、浇口位置和流动速率有关尸5。沿样品厚度可观测到大的变化。晶体遵循纤维分布，但它们沿垂直于纤维和样品表面的方向生长。在纯树脂中球晶生长平行于模具（样品）的表面。

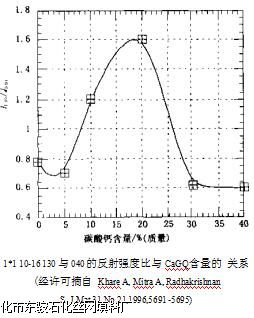

图10-16给出了在不同含量碳酸钙填充的PP中晶体取向的数据。当碳酸钙含最在 15% -20%之间时，可得到最大的晶体取向

丝网除沫器
