| |
| 联系东骏 |
|
兴化市东骏石化丝网填料厂
地址：江苏兴化戴南镇青年路
网址：www.djwds.com
电话：0523-83782022
传真：0523-83987551
邮编: 225721
E-mail：djcmq@163.com
|
|
收缩率
发布时间： 2021-07-19 08:08:00 被阅览数： 628 次 来源：
丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264
|
| |
有关填料对收缩率的影响有几篇报道9.115.193.198.201

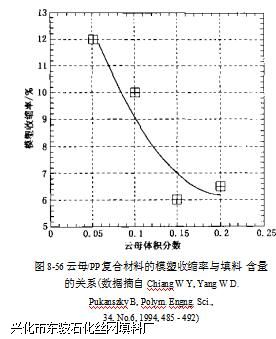

图8-56表示模塑收缩率与丝网除沫器填料含最的关系9。加入云母可使模塑收缩率降至 未填充体系的一半。如果填料与基体的相互作 用增大，收缩率可能还会降低，这可以通过 PP与马来酸酊反应得以实现9。
加入玻璃纤维或云母与玻璃纤维混用可以更 有效地降低模塑收缩率，但单独用玻璃纤维降低 模塑收缩率比用云母更有效。例如！ 40%玻璃纤 维填充PP,模塑收缩率是0.28%,而阳％云母 填充PP,模塑收缩率是0.96%伽。如果同时要求 降低模塑收缩率和翘曲，云母与玻璃纤维混用的 效果比单用玻璃纤维要好，但这种复合材料的收 缩率随云母含量的增大而增大&。
图8-57表示模塑收缩的各向异性犯。未填 充的PP(RTPIOO)横向收缩与纵向收缩有很大区 别。含有40%碳酸钙的PP在两个方向收缩率相 似。此外，填充复合材料的收缩率始终很小且几 乎与循环时间无关，模塑保压时间较短犯。
正确选择填料可以改善UV固化的、透明
粘合剂的收缩率所。使用对UV具有透过性的方解石与使用普通的填料相比，可使UV固化 的粘合剂的收缩率降低到原来的1/2至1/3。由于固化和网络的形成较均匀，收缩率较小。
|
| |
|
|
|
|
您现在的位置：
