丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

尽管抗刮伤性是一项非常重要的要求，但对此已作过的可靠研究还很有限158，159o这种研究进行起来比较困难。最近，利用图像分析来克服涉及观察结果解释的一些技术难点。除了刮伤自身的破坏外，刮伤周围表现出应力致白，这也是可以看到的破坏。塑料在汽车工业中的应用，特别是PP的广泛应用使这些研究在开发高质量的成品方面非常重要。

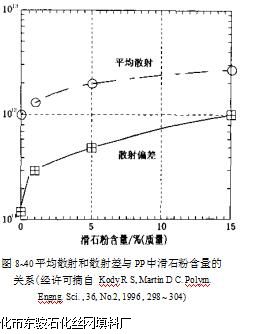

仪器研究中采用的方法包括几个步骤：用可控的测试仪器刮擦表面，在偏光显微镜下分析刮擦面，获得图像，分析数字图像宾。图8-40表示分析滑石粉填充PP的刮擦表面时获得的数据。随着滑石粉含量? 增大，抗刮伤性降低。反射偏振光的平均 I 散射与冲击造成的填料与基体分离形成的| 空洞有关。散射差与刮擦破坏造成的分子g 链取向有关。通过提高填料与基体之间的g 粘合性，抗刮伤性可以得到改善，滑石粉因为内在的缺陷（低硬度），改善的幅度很小。
图8-41表示新型纳米复合材料的结构及其形成过程。这种纳米复合材料具有高的抗刮伤性，目前用作光学镜片的涂层，与通常的硬涂层相比，在钻石刮伤测试中，其抗刮伤性提高了2倍，在镜片测试中提高了 1倍（此实验中镜片在磨料的转筒中旋转）。这些优异性能归因于它的结构，这种结构使填料和基体都形成单一的、有序的材料。

跟此文章相关的产品
