| |
| 联系东骏 |
|
兴化市东骏石化丝网填料厂
地址：江苏兴化戴南镇青年路
网址：www.djwds.com
电话：0523-83782022
传真：0523-83987551
邮编: 225721
E-mail：djcmq@163.com
|
|
硬度
发布时间： 2021-07-17 11:57:28 被阅览数： 545 次 来源：
丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264
|
| |
文献中有关填料对硬度影响的数据较少，但现有的资料表明填料的加入使硬度增 大 18,34,40,65,120~ 123。

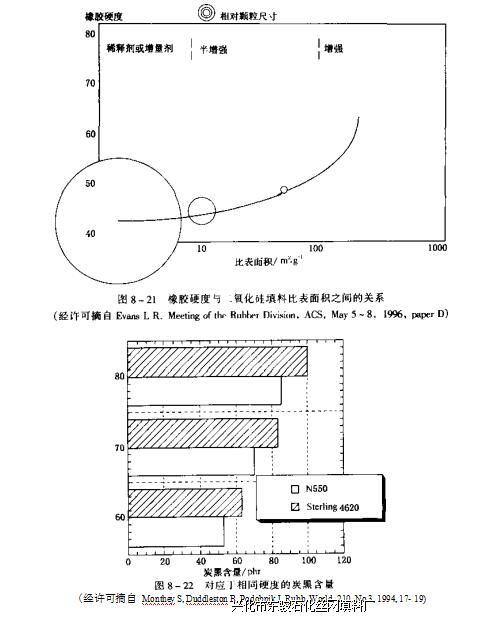

图8-21表明加入填料使硬度增大的原因比加入较硬的材料提高硬度更复杂粒径较 大的填料不产生相互作用，因此它们对硬度的影响是由于它们自身的硬度较大造成的。但是 由于这些填料颗粒被弹性基体所包围，降低了其硬度的影响，所以使复合材料硬度的增加较
小。采用半增强级填料，由于形成界面层，其机械性能更接近于填料而不是基体，因此可观 察到硬度有较大提高。在这一例子中，填料的界面层厚度造成颗粒实际尺寸增加，因此即使 是小颗粒也在复合材料中占据相当的空间。因为颗粒尺寸小，增强填料会产生物理交联，这 种交联可能非常多，这些物理交联进一步增强橡胶，使其硬度增加。
图8-22表明炭黑在较宽的范围内，可以获得同样的硬度⑵。有可能加入更多的炭黑而保持 硬度不变。因此，在不牺牲产品弹性的条件下，材料的其他性能，如压缩形变可能得到改善。
|
| |
|
|
|
|
您现在的位置：
