丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264 - 如果填料与基体之间有很好的粘合（没有脱粘）

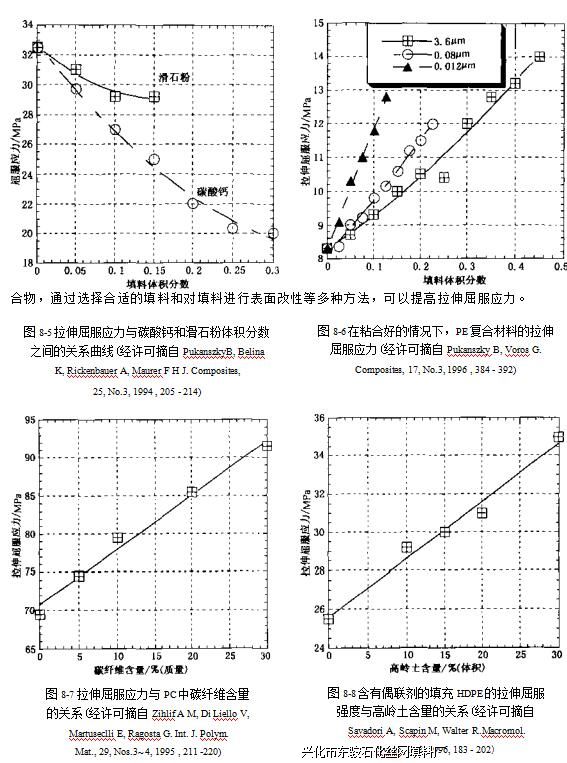

图8-5比较了用两种填料填充PP的拉伸屈服应力。对于这两种填料体系，拉伸屈服应力都随填料含量的增大显著减小，当滑石粉体积分数较高时（大于0.15 的在图中未画出）复合材料没发生屈服就断裂，这种不同可由PP在填料表面上的结晶行为进行解释，结晶改变了复合材料
的机械性能。这说明另外一个参数（聚合物取向）可能在拉伸屈服应力行为方面起作用。
如果丝网除沫器填料与基体之间有很好的粘合（没有脱粘），拉伸屈服应力随填料含量的增加而增大（图8-6）5o填料粒径也很重要，随着填料粒径的减小，曲线变得更陡，屈服应力随填料含量的增加而增大。
图8-7和图8-8是几个随填料含量的增大拉伸屈服应力增加的例子。由于碳纤维与基体之间有强的界面相互作用，拉伸屈服应力呈线性增加（图8_7沪5。偶联剂的存在增强了粘合性，这可以解释图8-8的现象73。同样的复合材料如果没有偶联剂，拉伸强度明显低于其屈服应力。
PVC中最常用的填料是碳酸钙，它使拉伸屈服应力降低（图8-9）7Io在滑石粉与PVC之间有强相互作用和良好的粘合性，复合材料就有高的拉伸屈服应力，而颗粒尺寸是不太重要的因素。
对填料进行表面处理可提高拉伸屈服强度（图8-10）33。填料包覆层促进成核影响结晶性，进而影响复合材料的机械性能。磷酸盐添加量少时，PP具有较高的结晶度。磷酸盐含
量低于0.5%,拉伸屈服应力提高幅度最大。

总之，拉伸屈服应力与填料粒径、含量和基体-填料之间的相互作用有关。对特定的聚合物，通过选择合适的填料和对填料进行表面改性等多种方法，可以提高拉伸屈服应力

丝网除沫器
