•颗粒尺寸（纳米颗粒、炭黑和气相二氧化硅等小颗粒填料可显著提高拉伸强度；在比 较颗粒尺寸对PVAc粘合性能的影响时，采用了不同粒径的碳酸钙）；
•颗粒形状（在一定范围内长径比增 大有利于提高拉伸强度，如含纤维状填料 和云母的例子）；
•与基体之间的相互作用（在PE中， 没有处理的碳酸钙使其拉伸强度降低，但 用磷酸盐改性后拉伸强度提高；玻璃珠是 提高还是降低材料的拉伸强度与它们的界 面粘合有关；云母和滑石粉对PP有相同 的影响；由于缺乏相互作用，尼龙纤维不 能增强天然橡胶）；
•含量（拉伸强度与含量之间并不呈 线性关系；存在一临界值，如果超过它拉 伸强度降低）；
•正确选择填料-基体的组合（在填 料和基体之间应该有相互作用；一些组合 产生相反的结果；有些情况下，相互作用增 大使材料刚度增加，从而降低拉伸强度，如硅铝酸盐和PVAco）

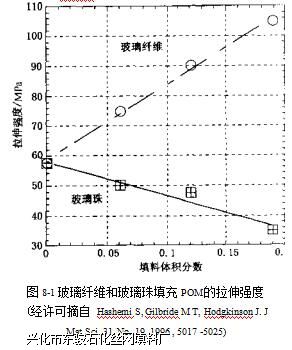

图8-1表示颗粒形状对拉伸强度的影响\玻璃珠和玻璃纤维填充复合材料的拉伸强度 都与填料的体积分数呈线性关系，但趋势不同。玻璃珠填充复合材料的实验数据符合爱因斯 坦模型［式（8-2）］,其中，a= -1.72, b = L系数a为负数，表明由于脱粘玻璃珠的存在 对复合材料有削弱的作用。粘合力弱和脱粘降低了能承载的复合材料的体积分数。玻璃纤维 的数据符合Kelly和Tyson模型［式（8 - 6）］,从模型中算岀纤维取向有效因子为 0.3,此值大于纤维无规取向时的值（0.2）, 这是因为测试样品是注射成型的，这种成 型方法倾向于使纤维取向。
 >
|
您现在的位置：
