丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

固体表面的催化聚合正在成为制备聚合物填料复合材料更加引人注目的方法该方法包括三个阶段：填料准备、填料表面活化、填料表面上进行聚合。通常用于这类试验的填料包括：高岭土、石灰华、白云石、珍珠岩、A12O3. SiO2. CaSO4.云母和硅灰石。使用 CaSO4,硅灰石、AI2O3、白云石、高岭土得到最好的结果。使用前，填料必须进行干燥，因
为催化剂在丝网除沫器填料上沉积要求在无水状况下进行。催化剂是Al/Ti/Mg不同比例的组合物，每一个比例的组合有不同的效率。催化剂沉积过程很简单，仅用有机金属化合物的溶液处理填料颗粒即可。乙烯聚合在淤浆中进行，是非常高效的工艺。该工艺有时也称做聚合填充，既没有详细的机理，形态和组成也不甚了解，但是结果却超过所有的传统混合方法。该工艺的产品较未填充的聚合物有更好的断裂伸长率，而且几乎所有的机械性质都得到改善。
在甲基丙烯酸酯聚合中，蒙脱土可与引发剂形成有效混合物m,不仅加速聚合反应，而且改善硬度、压缩强度等机械性质。在Mg(OH)2存在下，进行丙烯酸五漠节基酯力化学聚合，聚合在低温下进行，得到阻燃产品。

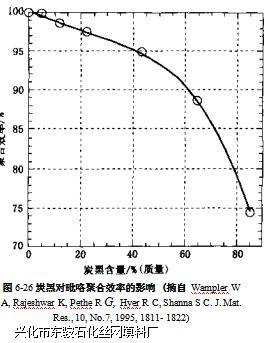

图6-26给出炭黑填充对毗咯聚合效率的影响。随着炭黑填充量的增加，聚合速率降低。这是由于炭黑表面偶联齐聚物以及吸收聚合所需的氧化物所致"4。
Iniferter(引发一转移一终止剂)引发的苯乙烯自由基聚合受到二氧化硅表面上Iniferter 化学键合的影响U5。该反应可以将聚苯乙烯接枝到二氧化硅上，在碳须晶上接枝聚甲基丙烯酸酯也釆用相似的方法。根据碳须晶的不同制备方法，表面转化率可达到无碳须晶的12倍。
将石墨加入到聚酯化反应中可使聚合物分子量翻番。

在聚合反应中添加填料经常用于生产改性材料。当前所面临的挑战是如何利用这些新发现开发经济的工艺过程。
