丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264 - 硅烷均聚速率随pH和金属盐催化剂的增加而提高

如果仅当硅烷加入时或者储存后期发生该反应, 硅烷在体系中的运动可能受阻（当硅烷分子量增加时，迁移到表面的速率减低）。其结果将导致硅烷偶合效率降低或体系不稳定。如此，硅烷形成缠绕在聚合链中的均聚物，而不是在填料和聚合物之间形成界面。
硅烷均聚速率随pH和金属盐催化剂的增加而提高，随单体浓度增加和聚合温度提高而降低，是早已熟知的事实。大多数硅烷在pH值为3~5的范围内水解最快。溶液的稳定性取决于均聚成硅氧烷聚合物的速率。均聚速率受pH值和可溶性铅、锌、铁盐等以及硅烷浓度的影响。pH值在4-5的范围内一般有利于单体生成，阻碍聚合反应。当硅烷的溶解性降低并生成凝胶时，可以确定生成了均聚物，这些凝胶没有偶联活性。所以，希望硅烷保持单体或二聚体形式。在随后的两步反应中，硅烷与基材（例如填料）形成键合：

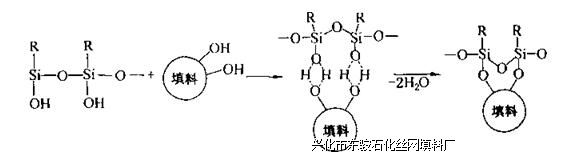

第一步是形成氢键，然后形成化学键并释放出水，这些水又水解处在缺水体系中的其他硅烷。
已研究了 7-甲基丙烯酰氧代丙基-三甲氧基硅烷（MPS）在粘土和碳酸钙表面的沉积特征曲。结果表明，当MPS沉积在粘土上时，大部分MPS可经受住四氢咲喃的洗涤，而沉积在碳酸钙上，会被四氢咲喃洗去。物理吸附层可被溶剂除去，而化学吸附层则不然。碳酸钙不含有羟基（只有掺加物中有一些），而粘土表面由Si—0H和Al—0H官能团组成，它们可与硅烷醇形成共价键。粘土表面吸附了硅烷用量的66%,而在碳酸钙表面只保留19%的硅烷。
更进一步的实验确定了不同填料表面生成的硅烷齐聚物的分子量和用叶洗涤后保留的硅烷量。表6-3显示硅烷保留量与PP丝网除沫器填料淤浆pH的关系。中性pH有利于硅烷的保留，而碱性不利于硅烷保留。单体状硅烷的稳定化，pH要求为4~5。
