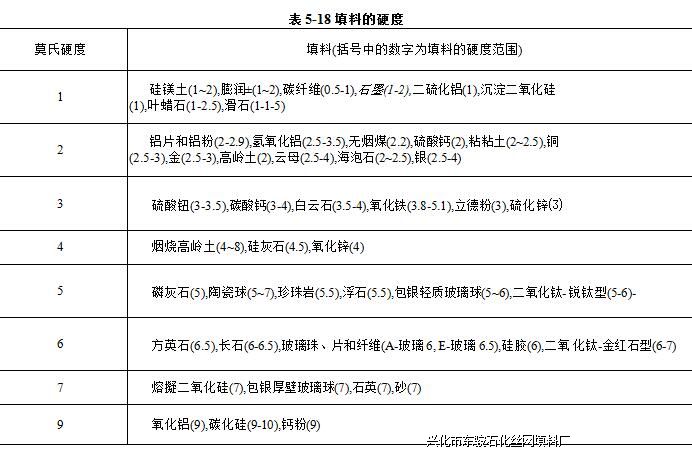

大部分填料都是软质材料，硬度在1 ~3范围内。二氧化硅纤维是硬质材料，常用做磨 料。大部分品级的二氧化硅的硬度在6~7之间"

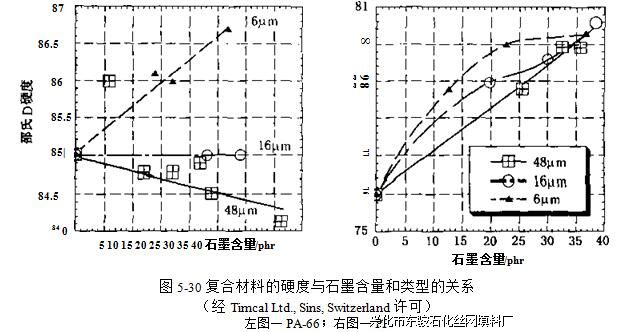

图5-30给出了丝网除沫器填料对填充材料硬度影响的详细数据。石墨虽然是软质材料，但是根据 其与聚合物相互作用和颗粒尺寸的不同仍然可以增加和降低聚合物的硬度。在聚酰胺_ 66 中，小颗粒尺寸的石墨使硬度增加，而粗粒对其复合材料几乎没有影响。在聚丙烯体系中， 所有品级的石墨都使硬度显著增加。但是，在聚苯乙烯体系中（图中没有显示），所有品级石 墨使硬度降低。这种影响取决于聚合物和填料的相互作用。
填充材料的总的趋势是随填料含量增加，硬度增加。在高填充体系中，尤其是硅粉填 充的体系，复合材料的硬度接近填料的硬度。也发现几种不同的填料可使老化的PDMS软 化杰。新制备的复合材料的硬度随填料含量增加而增加，而老化材料的硬度在填料含量为 20%（质量）附近达到最低值。然后；随着颗粒间的空隙被填料占据硬度又逐渐增加2峪。
|
您现在的位置：
