丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

名称：碳纤维、石墨碳纤维 CAS# ：7440 - 44 -0
化学式：C ；官能团:OH,COOH,NH
化学组成：C84.3% ~95.7%,97% ~99%（沥青基），氧3% - 7%,±胶剂：环氧树脂、聚酰胺（1.3% -7%）
物理性质
密度/(g/cm3)；L76~ 1.99,1.9 〜2.25(沥青基) 莫氏硬度：0.5-1
线性热膨胀系数/（l/K）：0.1x 10-6,1.45x 106（沥青基）比热容/(kJ/kg-K)：0.71

热导率/（W/K-m）：9 - 100,25 - 1000（沥青基纤维）.400（纯铜），540（沥青基碳纤维40/环氧树脂60的复合材料）
最高使用温度/无：1300 杨氏模量/GPa；230 ~390
拉伸强度/MPa：2500 断裂伸长率/%：。4〜2

续表
拉伸模量/GPa：3000- 5500,1400 - 3700（沥青基）摩擦系数：0.1 ~0.14
光电性质
颜色:黑
电阻率 /n-cm：3.3xl0-2~1.5xl0-3,10-5（中空石墨原丝）,（1 ~ 3） x 10-4（沥青基）
形态
纤维长度/削：40~ 160（研磨）.6000（切片）、1 ~ 10（中空石墨原丝）、3~50000 （沥青基）
支数/dtex：500~ 12000 微孔/（cm3/g）：0.058 孔径/nm：O.O2-O.O5
単丝直径/削:4~7（研磨）、0.01（中空石墨原丝）、10~13（沥青基）
长径比：6~30 （研磨），860（切片），100 ~ 1000 （中空石墨原丝）
比表面积/（m2/g）：0.27~ 0.98,250 - 300（纳米纤维521） ,0.4- 0.7（沥青基）
生产厂商和商标名称：
Amoco Performance Products,Inc. , Alpharetta,GA, USA
ThennalGiph DKA X（0.2mm）,CKD X（50mm）,DKE X（0.003 〜0.005mm）,DKD X（0.2mm）沥青基导热纤维，纵向导电率比铜高50%o所有纤维单丝的直径为10呻,括号内数字为长度，DKD较DKA的拉伸模量高
Thomel VMX-11,VMX-12粒状沥青基碳纤维，用于注塑，提高导热、导电率，增强耐磨性和尺寸稳定性
ThomelK-1100 2K 热导率较铜高2 ~ 3倍，比铝高4〜5倍
T300,T650 PAN基碳纤维
Asahi Chemical Industry, Tokyo, Jq^an
Courtauld Ltd., UK
Qxirtelle HM,HT
Hercules Aerospace Espana S. A.,Spain
AS
Hyperim Catalysis Intematicmai, Cambridge, MA, USA
中空碳纤维原丝
Tdio Raywi Co. ,lld. *Tdcyo, Jf^）an affiliated with Ttrfio US ans Tenax,Gemiany
BesHght HTA-C6-S,SR,SRS,N,NR,NRS,E切片纤维（S、E环氧树脂上胶・N聚酰胺上胶）
BesHght HTA-CMF-0040 OH,0160- E,0160- OH 研磨纤维
BesGght peUet-S-1002C-00,S- 1002G- 100,L- 1002C,L- 10G2G-00（PA-66）,S- 1230C-00,123OG-OO（POM）
BesHght PrepreglOO系列（环氧树脂改性）,300系列（双马来酰亚胺改性）
Toray Industries
Gelion G30
主要应用产品：个人电脑、飞机、火箭、卫星、自动化设备、电器和电子部件、机械部件、医疗设备、钓鱼竿、高尔夫设备、网球拍、刹车垫、复合材料、消音器、抗静电涂覆的表面
主要聚合物应用：IT、PE、PA、PC、PBT、PEEK、PS、环氧树脂、聚氨酯
碳纤维的应用利用了如下性质：高拉伸强度和模量，高抗疲劳性和光滑性好，密度低（低于金属），线性膨胀系数低，尺寸稳定性好，耐热，有导电性，可屏蔽电磁波，能被X 光穿透，良好的化学稳定性，耐酸、碱和大多数溶剂性优异。所列的这些性质表明碳纤维可以用于高性能材料。全球碳纤维的总产量估计为9590t,北美消耗总生产量的40%,欧洲和日本分别消耗21%,其他国家消耗18%。最大的消费市场是飞机制造业，随后是体育和休闲设备以及工业设备。碳纤维由聚丙烯睛、人造丝或沥青制造，工艺包括预氧化、碳化、表面处理。也有表面氧化的碳纤维，能够增加粘结性。同样也有各种树脂的预浸料（最常用的
是环氧和双马来酰亚胺）促进碳纤维的结合。图2-77是碳纤维的横截面显微镜照片，可以和图2-38所示的镣包膜的纤维照片相比较。
碳化工艺对碳纤维的性质和价格有影响。以 PAN为原料生产最便宜的碳纤维的方法为：在拉伸下，从300^的取向起始温度快速升温到 1000龙。这种工艺只能生产低模量的碳纤维。高强度的碳纤维要加热到1500龙，高模量的碳纤维要在氯气氛下加热到2200Y。不同的工艺条件得到不同结构的石墨晶体，最终影响纤维的机械性能。在使用煤焦油或石油沥青为原料的工艺中，初始原料要加热聚合，加热有助于除去低分子量的挥发分。得到的向列型液晶，或称中间相，在纺丝中取向形成纤维。第三种原材料——人造丝并不常用，因为它的母体材料对环境有很大影响。

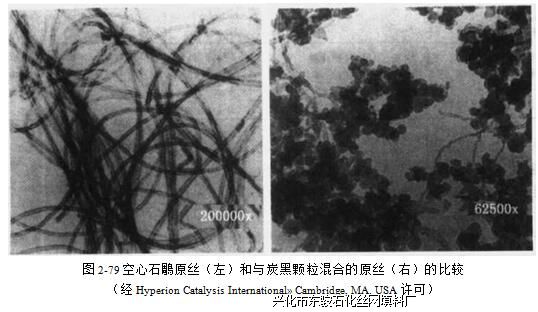

Hyperion Catalysis International开发出-•种新技术，能够生产中空碳原丝。该专利技术用丝网除沫器乙烯为原料催化生成直径非常小的中空原丝。图2-78是该碳原丝的结构图。该原丝的惊人之处是它的直径极小。一般来说，达到与PAN基碳纤维填充产品相同的导电率时，该丝网除沫器材料仅需八分之一，比钢纤维也少三倍。产生这种性能的原因是该纤维有高塑性，可以减少纤维的断裂，使纤维在塑料基体中形成缠结结构。对于汽车和其他应用中以碳纤维填充的部件的静电涂装，正在努力使其简单化。
