名称:沉淀二氧化硅 CAS# ：63231 -67-4
化学式:SiQ 官能团：0H或是来自硅烷的官能团
化学组成:SiQ,97.5% ~ 99.4%, Fe. 0,0.01 % ~ 0.1 % . Al,(), 0.6% ,Ti()2 0.07% ,CaO 0.5% , MgO 0.2% , Na2SO4 0.8% ~ 1.5%
物理性质
密度/(g/cm3)：1.9-2.1 莫氏硬度：1 烧失量/%：3~ 18
化学性质
水分/%：3~7 I吸潮率/%：7-20 1 0H 基密度/(l/nm2)：5~ 12
水悬浮液pH：3.5-9
光电性质
折光指数：1.46 介电常数 损耗角正切：0.00001 ~ 0.02
颜色：白色 体积电阴率/ Q 'em: 5 7x 10" ~4.5x 1014
形态 _ —
主要孔径/nm：30 海格曼粒度：5~7
团聚体尺寸/Mm：l -40 吸油 -320 初级颗粒尺寸/nm：5 - 100
筛析:325目筛余量0.002% ~ 0.2% 比表而积/(nr/g)：12~8OO
生产厂商和商标名称：
Charles B.Chrystal Co. ,Inc. .New York,NY,USA
沉淀二氧化硅#32, #22 消光剂，食品和医药级
Degussa AG, Frankfurt/Main, Germany
Ultrasil VN3,FK160,FK300DS,FK310 亲水的
Sipemat D10,D17 疏水的
PPG Industries, Pittsbergh, PA, USA
Lo-Vel27,275,28,29,39,66, HSF, Inhibisil 消光剂
Hi-Sil T-600,T-700 增稠剂
Rhfine Poulenc, Paris, France
Zeosil Z91,Z93,Z162,Z172A,Z172B,175MP
续表 主要应用产品：用于轮胎、密封剂、粘合剂、涂料、油漆、面漆、线圈涂料、微观织物整理(micro texture finish),木材上光、触变 胶、办公室家具
主要聚合物应用：硝化纤维素、蜜胺树脂、聚酯、聚丙烯酸酯类、聚硅氧烷、醇酸树脂、环氧树脂、PVC、EPDM、NR、SBR
沉淀二氧化硅由硅酸钠与硫酸和盐酸反应制得。反应式如下:
3SiC)2 + 町2(3。3 *" 3SiOi , Na2O + C02
(SiO2・Na2O)aq + H2SO4 * Si。 + Na2SC)4 + 任0
从这些反应可清楚地看到，残留的Na2SO4浓度是影响质量的因数之一。图2-57给出 了该工艺过程的流程简图。
反应物浓度、加料速度、反应中硅酸盐的理论 分数和反应温度是决定最终产品性质的工艺参数。 这些性质包括：吸油量、比表面积、空隙率、初级 颗粒和团聚体的尺寸和形状、亮度、密度和硬度。 反应完成后，过滤分离出产品，然后洗涤、干燥、 研磨。产品有时用与炭黑相似的方法标识，有以下 不同的牌号：超高结构(VHS),高结构(HS),中结 构(MS),低结构(LS),超低结构(VI5)。
最终产品的水分相对较高(3% ~7%)0包括3 种类型的水：游离水，可在105龙除去；吸附水(氢 键连接的水)，可从150Y加热到200龙除去；结构 水，•可在700~ 900Y的温度范围内除去。产品的增 稠机理与气相二氧化硅相似，也是颗粒间由硅烷醇 基(Silanol group)和硅氧烷基形成氢键连接起来。沉淀二氧化硅比气相二氧化硅带更多的羟 基，但是二氧化硅的含量相对较低，因为产品中通常含硅酸钠的混合物(大约多达1.5%)o

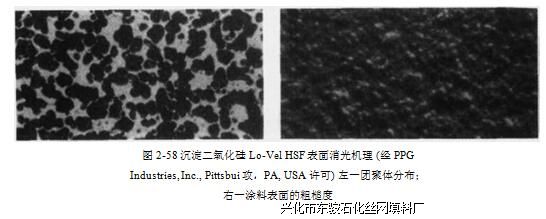

沉淀二氧化硅在轮胎中应用的最新进展将迅速增加其消费量，将超过其在传统应用 领域内的消费量。调节工业品的触变性，涂料和油漆消光是该填料的重要用途。图2- 58是该填料的消光机理，良好的分散性有助于团聚体的均匀分布，团聚体分散在表面上 使表面粗糙。

|
您现在的位置：
