名称:包镰碳纤维、钢纤维、粉末、包银中空和实心玻璃球、包银云母、包银纤维
官能团：无或由涂层而来
化学组成：不同组成：Conduct-0 Fil实心球和纤维上的银涂层4% ~ 16% ,中空玻璃球上30% ,云母片上65%,铜片上8% - 19%,镣颗粒上24%,相颗粒上20%;Compmat碳纤维上镣涂层为24%
'续表
物理性质
密度/（g/cn ）:2.7（包镣碳纤维 Besfight MC）,3.1 ~ 3.4（包银厚壁球,AgCLAD） ,2.7 - 2.9（包银纤维，AgCLAD）,0.6~
0.8（包银轻质玻璃球，Metalite）,2.5 - 2.8（实心玻璃球和纤维，Conduct-0-Fil）, 1-4 ~ 1.65（空心玻璃球，Conduct-0- Fil）,9.1 ~9.2（包银铜产品,Conduct-0-Fil ）,3.1（包银铝粉,Conduct-0-Fil） ,4.8（包银无机材料片，Conduct-0-Fil）, 3.0 （包银Compmat碳纤维）
莫氏硬度：7（包银厚壁球，AgCLAD）,5~6（包银轻质玻璃球.Metalite）
拉伸强度/MPa ： 3600 （Compmat） 拉伸模量/GPa: 3600（ Compmat）
断裂伸长率/%： 1.3（Compmat） 比热容/（kJ/kg'K） ：0.65 ~ 1（Compmat）
压缩强度/MPa：345（包银厚壁球，AgCLAD）,10-20（包银轻质玻璃球,Metalite） ,70（Conduct-0-Fil）
电性质
干体电阻率/G-cm：0.005-0.008（PQ包银产品）,0.0017（包银中空和实心玻璃球，Conduct-0-Fil）,0.004（包银玻璃纤维，
Conduct-0-Fil） ,0.0005 - 0.0006（包银铜粉，Conduct-0-Fil） ,0.0012（包银铜片,Gonduct-0-Fil） ,0.0007（包银铝球，Conduct-O- Fil）,0.003（包银无机材料片，Conduct-0-Fil）,0.006（包银镣粒，Conduct-0-Fil） ,0.0000016（纯银）
电阻率/Q-cm：7.5xl0-5（Besfight MC）, 1.5 x 10-3（Besfight 1ITA 碳纤维）,6x 10"6（Ni）
形态
颗粒尺寸/削:3（包银厚壁球，AgCLAD）,45~ 125（包银轻质玻璃球，Metalite）,50 - 300mm（用于导电织物，Bekinox VS）,12~ 92（玻璃球，Conduct-O-Fil）, 10 - 150（铜片，Conduct-0-Fil）
单丝直径/削：6.5~33 长径比：15（包银镣片），200 ~ 1600 （Compmat,包镣 碳纤维）
金属涂层厚度/Mm：0.25（Besfight MC 镣层）,0.05 - 0.27（Conduct-0-Fil 系列包银厚度）,0.4（Compmat MCG镣层）
比表面 R/（m2/g） :0.6
颗粒厚度/Mm: 1（包银镰片）
生产厂商和商标名称：
American Metal Fibers,Inc. ,Lake Bluff,IL, USA
S-207,S-208（高规格切片钢纤维），C-502（铜纤维）,B-401（黄铜纤维）用于刹车片
Anval, Inc., Rutherford, NJ, USA
Anval Metal IWer用于塑料填料:304,316（非磁性不锈钢），410L,410,420（磁性不锈钢）;Cr,Ni,Mo,Fe不同比例合金 气相雾化所得球形颗粒，分级成所需尺寸，可生产尺寸为15 ~ lOOO^m的材料
Bekaert Steel Wre Coqxjration, Marietta, GA, USA
BekinoxVS（钢纤维）,ET（PA混合钢纤维）,EIW&W（羊毛纤维混合钢纤维）,Pe812/50（聚S6混合钢纤维）
Beki-Shield钢纤维,用于塑料EMI防护
Bekitex含金属纱，用于生产导电织物
Composite Material L.L.C.,Mamaroneck,NY,USA
Compmat包镣和包铜石墨纤维粗纱,3-25mm范围内不同长度的切片纤维，这些纤维的预浸料用于PA、PVA、PP、
PE、聚噁哩咻、Kynar、PC、ABS、HIPS、PPO^乙烯基毗咯烷酮；这些纤维被设计用于EMI/RFI屏蔽 Inco Europe Ltd.,Swansea,UK
VaporFab化学气相沉积工艺包镣碳纤维，用于EMI屏蔽
Incoshield包镰碳纤维在PPS、PC、PMMA、PEI、PA - 6、PA - 12中的浓缩物；该浓缩物用于生产导电聚合物
JB Company,Franklin,NJ,USA
Glass Beads Silver and Gold金属玻璃珠，用于装饰
续表
MO-SCI Corporalion, Rolla, MO, USA
MetaSpheres用Ni、Co、Cu、Ag、Au、Pd、Pl、Rh涂覆的玻璃微球.典型涂层厚度为2%
Novamet Specialty Products Corporatimi, Wyckoff, NJ, USA
Novamel Silver-coated Nickel Flakes 用于导电材料
Novamet Nickel Coated Graphite- 60金属涂覆的石墨粉，用于EMI屏蔽
Plastic Methods Co., Inc., New York, NY, USA
CMC Cathospheres用铜、镣、金、银涂覆的玻璃微球,直径在1.1 ~ 14nm之间，用于滚镀，用其可以消除架镀 Potters Industries Inc., Affiliate of the PQ Corporation, Valley Foi^e,PA, USA
Conduct-O-Fil S系统包银实心玻璃球，有12个牌号的产品，颗粒直径在12~92nm内，用于导电粘合剂、嵌缝剂、涂料、 弹性体、润滑脂和油墨
Conduct-O-Fil SH
Conduct-O-Fil SM
Conduct-O-Fil SC
Conduct-O-Fil SN
Conduct-O-Fil SA
Conducl-O-Fil P1-1O4O铝相容颗粒，在密封垫中与铝接触时不会引起原电池腐蚀
The PQ Corporation, Valley Forge, PA, USA
AgCLAD TW and Filament 32分别为包银厚壁球和纤维
MetalileSG,CG.SF-20 包银轻质玻璃球
Toho Raycm Co., lid, Tokyo, Japan
Besfight MC and IITA-CF包镣碳纤维，既有碳纤维优异的机械性质，又有镣良好的导电性，用于生产导电塑料
PP丝网除沫器主要应用产品：粘合剂、嵌缝剂、密封剂、油墨、油漆、涂料、EMI控制、密封垫、装饰、电镀、复合材料、建筑产品、计算机、电 子产品用浆料、灰泥、工艺品、烟雾检测器、封面、打印机、复印机
主要聚合物应用：热固性塑料、有机硅树脂、聚氨酯、环氧树脂、聚丙烯酸类、PP、PPS、PC、ABS、PEI、PA~

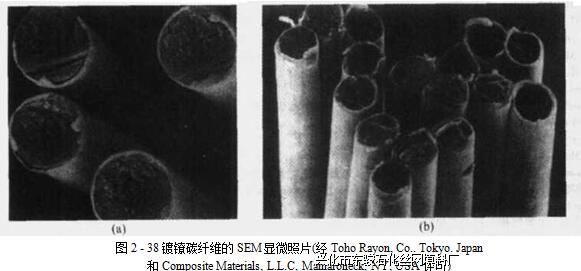

这一节讨论导电材料，尽管与章节的组织形式不协调，但是将由两种不同的材料组成的 材料或者是导电纤维形式的材料组织在一起更易于比较。其他由单一组分组成的金属材料将 在其他节中讨论。金属涂覆的球、片、纤维有各种各样的应用，最常见的应用是导电塑料。 20世纪80年代，American Cyanamid开发出包镣石墨纤维。这种纤维结合了纤维的强度和金 属镣的导电和导热性。之所以选择镣是因为镣相对廉价，而且有好的耐腐蚀性。通常，材料 中含3% -5%的该纤维即具备消除静电的性质。Toho Rayon, Co.釆用他们的碳纤维生产技 术和极精确控制镣薄层涂覆的方法，对材料的性能进行了进一步改善。图2_38为两个生产
(a)BesGghh Toho Rayoti» Co.; (b)Compniat, Composite Materials 商（TohoRayon, Co.和Composite Materials, L. L.C.）所提供产品的表面和截面形态。包镣纤维 的电阻率仅比镣高一个数量级，但是比未包镣纤维的电阻率低两个数量级。
其他一些基材，如：石墨粉和云母也用镣进行涂覆。银是导电性最好的金属，电阻几乎 比镣小4倍。银和铜有相似的导电性，但是铜极易氧化，易与酸反应，影响它们在聚合物体 系中的使用性能。The PQ Corporation和Potters Industries开发了一系列包银产品，它们应用于 热塑性塑料、密封垫、密封剂、粘合剂、油漆、涂料、油墨以及EMI控制。在这些产品中 的应用可节省1/3质量的导电材料。
Novamet公司提出了一个新概念，即：通过在镣片上涂15%的银来改善镣片的性质。被 涂镣片兼具导电性和铁磁性。另外，因为密度不同（Ag为10.5g/cm3, Ni为8.9g/cm3）,如此 可以节省15%的材料，因为导电率与体积有关，而不是与质量有关。而且通常表面导电率 是最重要的。图2-39为几种导电材料的形态。包银镣片和铜片为不规则形状，包银时为球 形，然后用机械压扁。图2-39中两个产品厚度明显不同，源于放大倍数不同。其实，两个 产品厚度相似，大约为1呻。涂层的均一性非常重要，因为银涂层还必须为铜防腐（镣有抗
腐蚀性)。银涂层的均一性除了取决于工艺条件以外，还取决于被涂金属的性质和层间的粘 结力。从照片中可知，包银玻璃球的形态与未镀时相同。从右边显微照片可知，包银玻璃球 与硅树脂有优异的粘结性。
Potters Industries, Inc.研制出一种新型铝相容颗粒，可以用在与铝接触的密封垫中。如 果密封垫中的银与外壳的铝接触，就可能引起原电池腐蚀。但是，铝相容品级的产品在盐水 喷雾室中3000h仍没有失去遮蔽效应。
Plastic Methods Co. , Inc.发现金属涂覆玻璃球一个有趣的应用。即，将玻璃球与产品混 合，电镀和抛光。球很轻，又极圆，因此不会损坏材料表面，同时又赋予产品极优异的导电 性，即使是在半导体和珠宝中也是如此。
JB Company生产金属涂覆玻璃球，用于装饰。
|
您现在的位置：
