名称:碳酸钙、石灰石、白垩 | CAS# H3I7-65-3
化学式:CaCOa 官能团：仅仅来源于•混合物或表面处理
化学组成：CaCOaSS% 〜99%,SrO0.5%,MgCO3°.4% ~ 13% ,BaO-MnO,SiO^F^OrAhG
痕量元素：As,Ba,Hg,Pb
续表
物理性质
密度/(g/cn?)：2.7~2.9 莫氏硬度：3~4 熔点/r：1339
分解温度/Y：1150 烧失量/%：43,5 表面张力/ (mJ/m2): 207
热导率/(W/K・m)：2.4~3 线膨胀系数/(1/K)：(4.3~ 10) x IO*
杨氏模量/MPa： 35000 泊松系数：0.27
化学性质
耐化学性：与酸反应
水分/%:0.01-0.5 「水溶性/%：0.99x I。" 水悬浮液pH：9~9.5
光电性质
折光指数：1.48,1.65J.7 双折射指数：1.48和！ ,65（方解石） 白度：80~98
颜色：白色到灰色 反射比/%：86~94 亮度：82~94
介电常数：6.1 体积电阻率/Q-ern：lO10
形态
PP丝网除沫器颗粒形状：不规则 晶体结构：见表后文字 海格曼细度：2~6.5
颗粒尺寸/卩m：0.2 ~ 30,0.02 ~ 0.4（沉淀） 吸油量/(g/100g)： 13^21
筛析:325目筛余量0.005% ~ 14% 比表面积/(m2/g) ：5 ~ 24
生产厂商和商标名称：
Charles B, Co., Inc., New YoA, USA
Calofort U,U70小颗粒尺寸'高比表面积、沉淀碳酸钙
Granulated Oyster Shell低重金属含量，用于药品
Food Grade Calcium Carbonate, FCC Grade 食品牌号
Ultrafine Calcium CartMHiate 通用石灰石粉末
Hiflex表面处理碳酸钙，用于水管、电缆等，易于配合
Precipitated USP Grade 3个牌号，用于医药、化妆品和食品业
402表面改性碳酸钙，用于PVC糊和其他塑料
ECC International, Cornwall, UK
Carbital 110S,110,120高白度，由意大利大理石制造，用于PP（S由硬脂酸酯涂覆）
Polcaib 60 & 90用于PVC挤岀件、糊和PP板材
Queensfil 25,240,300用于鞋类、胶乳、PE色母粒、PA模塑件以及所有的PVC应用中
PolcarbS,SB,40S,60S（硬脂酸酯包膜）用于电缆、挤岀件、PE色母粒、PE薄膜、所有PVC应用、PP模塑件和板材
J, M, Huber Corporatira）, Macon»GA, USA
Hubercar Gseries（2,3,8,260,325）研磨、高亮度牌号，用于油漆和涂料
Hubercaib M（6,4,3）和S（6,4）系列 研磨、髙亮度牌号，用于油漆和涂料
Hubercarb Q（325,6,4,3,2,1）和 W（3,3N,4）系列研磨牌号，用于油漆
Milwhite ,Inc. .Houstwi, TX, USA
Calfrost MG-NCS干燥粉末牌号，用于油漆、橡胶、腻子、嵌缝剂和粘合剂
OMYA/Pltiss-Stau£er AG, Oftringen, Switzerland
在全球的130家公司生产下列商标的各种各样牌号用于不同行业的产品：
造纸:hydrocarb （淤浆）,Snowcal （淤浆），Omyacaib, Setacarb, Omyafil, Covercarb
油漆和 涂料：Omyacarb, Durcal, Inducarb, Britomya, Snowcal, Calmote, Granitos, Violette Etikette, Micromya, Omya BSH, Omya BLP, Omyalite, Omya BL, Millicarb, Hydrocarb, Setacarb, Calibrite, Calcigloss, Calcimatt, Calcicoat（淤浆）, Wical WS
塑料：Omyacaib, Milicarb, Omyalite, Omya BRL, Omyalene, Omya EXH1, Britwnya, Snowcal, Omyafoam 橡胶和其他工业：
意大利的Avenza-Carrara一个地方就可以生产各种品级的产品。Avenza-Canma是世界上最悠久和最著名的用于涂料 和塑料的高纯度碳酸钙产地之一°其他产地生产的相同品级的产品质量相似。
下面为Carrara产地生产的牌号：
Omyacarfn-Ay,lT、AV,2-AV,2T-AV,5-AV,10-AV,15-AR30-AV,数字表示（和接近）平均颗粒尺寸，字母T代表包覆级 产品
Piqua Materials,Inc. Piqua,OH, USA
Piqua Minerals FiUer30,60,70,200,300,600,1800干燥、石灰石粉，颗粒尺寸随牌号的数字增加而增加
Polar Minerals, Mt. Vernon, IN, USA
Fine Calcium Carbonates 8102,8103,8105,8107不同颗粒尺寸的超纯碳酸钙；还有相同数字后面加C牌号的产品，代表 硬脂酸酯包覆级产品
续表
Ultrafine Calcium Carbonates 8.14,8101颗粒尺寸在0.2〜1.4副之间，生产硬脂酸酯包膜（C）和无包膜产品
Polishing Marl代替硅藻土和烧结高岭土的填料，用于汽车和家具上光漆的配方中，改善由于没有晶体二氧化硅所引 起的H&S缺陷
Solvay Alkali GmbH, Rheinbe厄,Germany
Rheinberg Plant Socal P2,P3,N2R,U1R
Giraud,France Socal 90A,92E,BO,31,311,312,322
AngeraJtaly Socal 90AV,01CV,92EV,P2V312V,322V
Ebensee, Austria Socal P2E,N2,NP,E2，UI ,U5,11月，U3
P2,U1R,E2,P2V沉淀级产品，用于药品/食品
Suzorite Mica Products, Inc. Boucherville, Canada
Calcium Cartxxiate 80/325 干燥石灰石粉末
主要应用产品：研磨级产品：塑料、纸张、油漆和涂料，还有很多其他应用，因为应用太广，不能一一列出
沉淀级产品：胶乳涂料、消光油漆、含溶剂油漆、印刷油墨、香烟纸、高级纸、铜版纸、特种纸张、硬质PVC、橡胶、PP、PE、聚 酯、PVC糊、PSF、PU、硅树脂、聚丙烯酸酯、填充材料、药品制备、食品、饮料、牙膏、酒类除酸、盐后处理、焊接电极、过氧 化物
主要聚合物应用:PVC、PE、PP、PS、PA、PSF、PU、硅树脂、丙烯酸酯类、橡胶、聚酯等等
碳酸钙是应用最广的填料。过去，仅用于大幅降低材料成本，而如今是一种能够满足现 代产品不同需求的材料。首先，介绍碳酸钙的来源。Omya/Pliiss-Staufer AG的Bosshard已经 有文章'38对其进行了全面评价。
钙在地壳中含4.8%,是第五种常见元素，仅次于氧、硅、铝和铁。碳酸钙在岩石和矿 物中含量非常高，这就是其非常实用的原因。碳酸钙是沉积岩中蕴藏量最大的。钙的沉积过 程始于土壤表面风化。风化是由热、霜、雨和太阳的影响使土壤表面变化所致。碳酸钙在水 中并不溶解，但碳酸氢钙却可以溶于水。所以，水中的二氧化碳浓度对碳酸钙从土壤迁移到 大海里很重要。这一迁移过程由雨水运载，估计每年有500Mt矿物质被河水带入大海，其中 有大约10% ~ 15%的含碳酸钙的沉积岩形成。
溶解的钙在海洋环境中可沉淀下来形成岩石。沉积可以在一些物理状态下发生，如：水 变热（二氧化碳在热水中的溶解要小于在冷水中的溶解，所以碳酸钙沉淀下来）；或着海洋植 物产生二氧化碳也可使碳酸钙沉淀；或产氨细菌使水的pH发生变化，降低碳酸钙的溶解 度。但是，碳酸钙沉积的大部分来自生活在海洋环境中的生物的骨骼碎片。图2-13是由球 石形成的各种各样形状的贝壳，有些是球形，有些是星形的。
这些贝壳不仅有引人人胜的形状，而且很小，且含量丰富。它们直径在2~25呻，一 升海水中有多达35000000个球石细胞。当它们死亡后，沉入海底。估计有68%的石灰质 泥覆盖在大西洋底。与此相比较，太平洋仅覆盖36%。两者的差异被认为是二氧化碳的 溶解度不同所引起的碳酸钙在两大洋中不同所致。贝壳或物理形成的沉积物到达海洋底 部，还要经过一系列过程才能形成岩石。松散沉积在海底的物质含80% - 90%的水，随 沉积物不断的覆盖这些水逐步被排出，逐步岩化。在大约300 - 500m的沉积物相当于大 约80个大气压下，剩余空隙率减小到30%时，转化为岩石。在这个缓慢过程中，沉积物 中的一些不稳定的碳酸盐，如：文石或球霰石，被重新溶解，在空隙中沉积成方解石或 白云石将其粘结起来。如此形成的岩石在地质隆起过程中，从海底被抬起，经受风化， 继续这个循环。

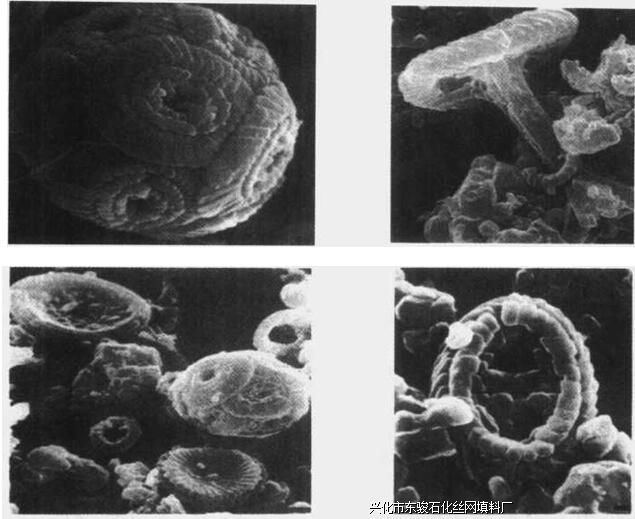

图2-13在Omya矿中发现的球石的不同形态（经Omya/Pliiss-Staufer AG138许可;
第一张照片经 ECC International Ltd. , St. Austell.UK.许可）
|
您现在的位置：
