—名称:氢氧化铝、水合氧化铝 CAS# ：21645-51 -2
化学式:A1（OH）3 或 A12O3*3H2O 官能团：OH、甲基丙烯酰基、乙烯基、硬脂酸、降粘剂 (Alcangrades S)
化学组成:A1（OH）394% ~97%^^03 0.01%,51（>2 0.01% -0.03%,Na:0 0.2% -0.5%
痕量元素：Pb< 0.0005%, As <0.0002%
物理性质
密度/（g/cm3）：2.4 莫氏硬度：2.5~3.5 熔点/^:290(分解)
烧失量/%:34.5
化学性质
耐化学性：酸减两性的材料
水分/%：0.1 ~0.7
水悬浮液pH：8~ 10.5 烧失量/%：34.6 比电导率/(MS/cm)：70
光电性质
折光指数:1.57-1.59 反射比：89~95 白度:93
颜色：米色(亨特色度£ = 90 - 98) 亮度：91~98
电导率/(pS/cm) ：5 介电常数
形态
颗粒形状:不规则 晶体结构：三水铝石
颗粒尺寸/削：0.7~55 吸油量/（g/100g）： 12-41 海格曼细度：5,5~6
筛析:325目筛余量0.001% -0.15% 比表面积/(m2/g)：0.1-12
生产厂商和商标名称：
Alcan Chemicals,Gerrards Cross,UK
Alcan AF（牙膏级）,DH101（原料级）,FRF（通用级）,FRF LV（颗粒尺寸最佳，可高填充）,ULV（最佳形态，高填充、降低 粘度）,CV（颗粒形状改善，可改善硫化时间和降低粘度）,Precipitated （圆形颗粒，增加颗粒装填密度、降低粘度），Su- perfine（小颗粒尺寸0.5~ 1.2俸n’E级产品大大降低了离子杂质，用于电绝缘）,Ultrofine（Na.0含量低，用于电缆）， Flamtanl S（锡酸锌）,H（氢氧化锡酸锌），HB1（碱式锡酸锌/硼酸锌混合物），Z10&Z15（硼酸锌）。阻燃添加剂增强ATH 的ttffio Cera Hydrate（磨料）
Am^）ec Chemical Corportion,Gloucester City, NJ, USA
Hydromax 100,109
Charles B.Chrystal Co.,Inc., New Yoric, NY, USA
氢氧化铝
Franklin Industrial Minerals, Nashville,TN, USA
DH35,55,80,100,200,280,500（数字二颗粒尺寸中值 x 10）
Hitox Corporati（Hi*Copus Christi,TX,USA
Haltex 302,310,304
Huber,J»M.,Macon,GA,USA
PATH6,9,9HB（优化产物，可部分取代涂料应用中的Ti（X）
Martinsweik, Ber^ieim, Germany
Maninal ON-921,OL 104,0Llll
Nabaltec GmbH, Schwandorf, Gennany
Apyral 1,2,3,4,8,15,16,24,22,40,60,90,120（数字二比表面积 x 10）
主要应用产品：地毯背涂、涂料、PU泡沫、拉挤成型、层压板、复合材料、传输带、电缆、地板、硬纸板、洗澡间、包膜纤维、电 气产品、抛光产品、外层包膜、瓷砖、合成大理石、粘合剂、涂料和密封剂、片材模塑配合物、牙膏 主要聚合物应用：聚酯、环氧树脂、丙烯酸酯类、PVC、PP、PE、EVA、聚氨酯、酚醛树脂
氢氧化铝的生产可以认为是金属铝生产的附属工艺，生产岀初态的冶金级氢氧化铝。这 个品级的产品含多种杂质，需要提纯。填料级产品是从冶金级产品中分离，得到纯的氢氧化 铝。有两个性质使氢氧化铝广受欢迎：阻燃性和UV低吸收性。
氢氧化铝对UV的低吸收性使其适用于可UV固化的材料中。氢氧化铝的阻燃性是由于 降温、阻隔层形成和稀释。降温能力来源于氢氧化铝在高温时释放出的水，在300勾左右， 释放量达到高峰。释放水的反应本身就是吸热反应，而且，水蒸发消耗额外的能量。氢氧化 铝分解后，形成阻隔层，可减慢氧气的流动和其他气体的生成速度。必须大量使用填料（如： 150phr）才可能使材料具有阻燃性（稀释因素）。虽然氢氧化铝可赋予材料阻燃性，但影响其 机械性质和流变性质。因为丝网除沫器填料的用量不能显著减少，所以，用一些如含锌化合物的添加剂 可部分降低A1（OH）3浓度。机械性质可由改变填料的形态和填料表面包覆的方法加以改善。 现有一些牌号的产品可用于大多数塑料中，而不必担心降低材料的机械性能。加工和使用过 程中材料流变的问题可以通过改变填料的形态和加入添加剂以降低粘度的方法解决。

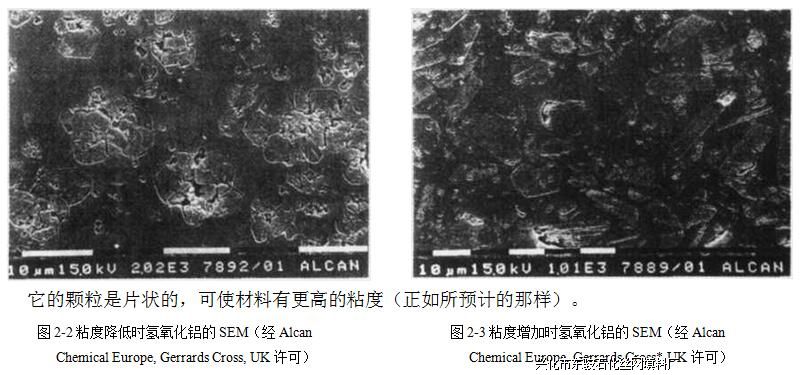

图2-2和图2-3显示如何设计填料形态以改善粘度。图2-2为沉淀级产品，是块状 圆形颗粒。仔细选择这种不同形态产品的颗粒尺寸分布可以得到低粘度的材料。图2-3是 另一个牌号的产品，它的颗粒是片状的，可使材料有更高的粘度（正如所预计的那样）。
|
您现在的位置：
