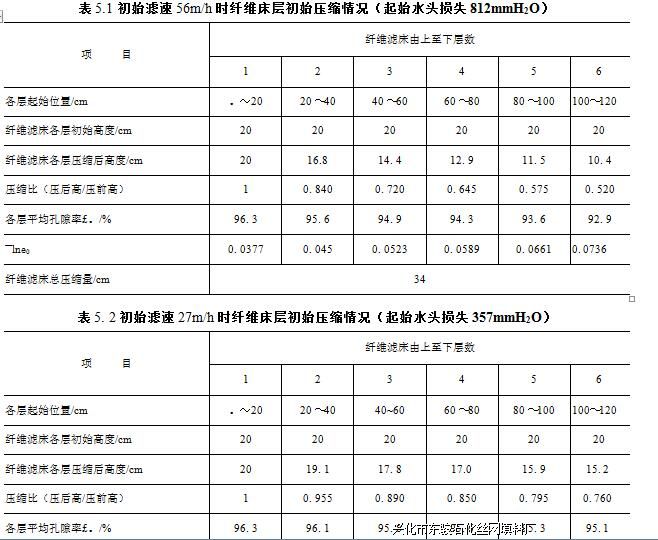

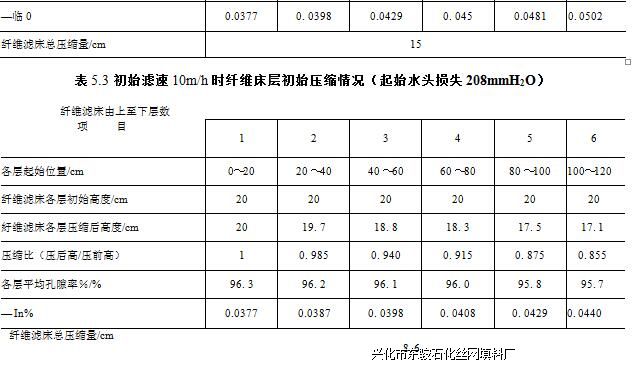

经彻底反冲洗后，过滤初期的纤维滤层可近似看作为清洁床层。现将作者试验中 测得的三种代表性滤速下，纤维滤床各层过滤初期的压缩情况分别示于表5. 1~ 表 5. 3 o
由表5.1〜表5. 3可见，整个长纤维滤床上部孔隙率较高、下部孔隙率较低，呈 现出典型的“理想滤层”的床层特点，并且，这种“理想滤层”的床层结构随着初始滤速的提高或水头损失的增大而愈发明显； 进一步观察不同初始滤速下起始水头损失 与纤维滤床的初始压缩情况可以看出，在 本试验的纤维装填密度下，纤维滤床的初 始压缩程度与起始水头损失近乎成正比 关系。
将各初始滤速时过滤初期各层孔隙率 取自然对数的负值（即一Ine）,并将其沿 过滤方向的变化关系绘图，见图5.1。由 图可见，长纤维高速过滤器床层孔隙率沿 床层深度方向近似呈半对数的分布规律。
将丝网除沫器长纤维滤床因过滤水流阻力的压缩而实现的“理想滤层"的床层孔隙分布，与 多层颗粒滤料滤床因釆用不同粒径和密度的滤料搭配实现的“理想滤层”的床层分布 比较发现，二者间有根本的不同。对刚性均匀球形颗粒而言，堆积形成的床层孔隙率 与粒径无关，依堆积的松散程度，一般在26%〜48%之间，考虑颗粒非均匀性的影 响，一般散堆颗粒床层的孔隙率大约在47%〜70%之间。因此，多层颗粒滤料滤床， 采用上部大颗粒、小密度，下部小颗粒、大密度滤料的有限种级配而所形成的“理想 滤层”的床层，是在滤床具有一定厚度的各层内孔径和孔隙率基本不变，通过增大上 层一定厚度滤床的孔隙尺度实现的，这样，不可避免地使整个床层的比表面积减小， 此时，虽在一定程度上减缓了全滤床的表面过滤的堵塞现象，但由于整个滤床吸附表 面的降低，床层的有效截污能力下降，床层很容易被穿透。
|
您现在的位置：
