S形过滤机组 S形过滤机组是继平板形和V形自动卷绕过滤器应用并形成系列产 品之后的进一步发展。这种形式过滤机组是为了满足老设备更新换代而研制的。为了充分利 用空间,节省占地面积,同时又提高净化级别,方便维护,YJ4型自动卷绕空气过滤器采用 了过滤辗筒支撑架,将滤材支撑为S形工作面,可轻便灵活地传递-进行污料卷收。由于滤 材面积扩大,其阻力相对下降,在不增加原有风机压力的条件下还可以增添第二节过滤装置。

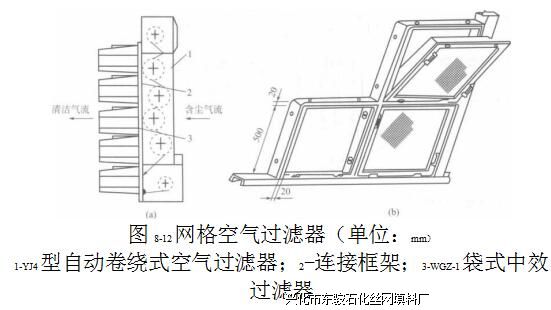

YJ4型过滤机组由YJ4型自动卷绕空气过滤器和10块WGZ-1型中效过滤器组成。机组的主要技术性能如下:处理风量20000〜27000m3/h;初阻力137〜206Pa;人工煤粉尘过
4.网格空气过滤器
网格空气过滤器通常由金属网格过滤层和框架或塑料丝网过滤层所组成。这种过滤层可以是多层的,丝网前后交错。当气流通过这些网格层时,方向不断改变,在惯性、拦截、扩 散等机理的作用下,尘粒碰撞到丝网而黏附于其上。在丝网上覆盖某些油性流体可以防止尘 粒二次重返气流。油的表面张力应足够小,以使粉尘易渗入油内。粉尘一旦进入油内,最好 能扩散开.不停留在某一个地方,而是渗入到过滤器的深部,以增加过滤器的容尘量。这就 要求油的毛细作用足够大,要求油是不可燃的,要无毒、无菌和不易蒸发,并在使用期内不 变质。
网格过滤器由12〜18层波纹状网格所组成,如图8-14所示,外形尺寸为520mm X 520mm,每块标准处理风量为1500m3/h (过滤风速约为l.7m/s),初阻力为40Pa,终阻力 为lOOPa左右,容尘量可达150〜200g/m2,对大气层的净化效率为50%〜60%。当过滤器 达到额定阻力后,需将其取下,用碱水(例如含碱10%的60°C的温水)将油污洗净(也可 用蒸汽清洗),晾干后重新浸油再用。
塑料丝网比金属网格容易清洗,不生锈,质量小,所以用塑料丝网在不更换外框的前提下替代金属网格效果颇佳。网格过滤器可以反复使用,安装拆卸方便,在宾馆、饭店进气过 滤中经常采用。
|
