丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

这种滤纸的过滤效率属高效范围，且很少随尘粒种类和滤速而变化。滤纸中玻璃纤维含量越高，过滤效率也越高，例如，玻璃纤维所占的比例从45%增加到90%时，对0.3MmD()P微粒的过滤效率将从99%提高到99. 995%。

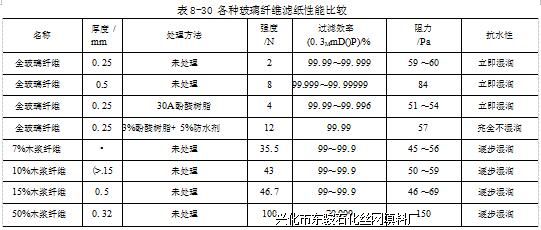

丝网除沫器过滤器上用得较多的是超细微玻璃纤维纸滤芯。该滤纸是利用质量较好的无碱玻璃.采用喷吹法制成直径很细的纤维(1〜l.3/m),并采用造纸技术做成0.25〜1mm厚的纤维滤纸.其密度为0.38g/mm3,网格孔隙是棉花1/1.5-1/10,故它有很好的过滤效率，当空气流速为20cm/s时，对0.3MmD()P微粒的过滤效率是99.995%,压力损失仅为30Pa左右，利用粒子计数器测量过滤效率时，它对0.3MmD()P微粒的过滤效率曲线如图8-2所示。超细微玻璃纤维滤纸属于高速过滤介质，在低速过滤时，过滤机理以拦截、扩散为主。当气流速度超过临界速度时属于惯性冲击，气流速度越高，过滤效率越高。这种滤纸虽然有较髙的过滤效率，但由于纤维细短、强度较差，很容易受到空气冲击而破坏，特别是在高湿环境下出现结露后，由于纤维间隙很小，间隙中的水分在毛细管表面力作用下，使滤纸纤维松散，强度便大大下降；而纤维松散，导致间隙增大，又使过滤效率随之下降。为了增强细微玻璃纤维滤纸的强度和防水性能，可在纤维制作过程中釆用酚醛树脂增加强度，并添加疏水剂。

目前使用的超细微玻璃纤维滤纸大多是多层复合结构，目的是为了进一步增强滤纸芯的抗拉强度并提高过滤效果。多层过滤效果未大幅提高，究其原因可能是紧密叠合的滤纸形成了稍厚的超细纤维滤垫，过滤效果未能提高，反而增加了压力损失。
