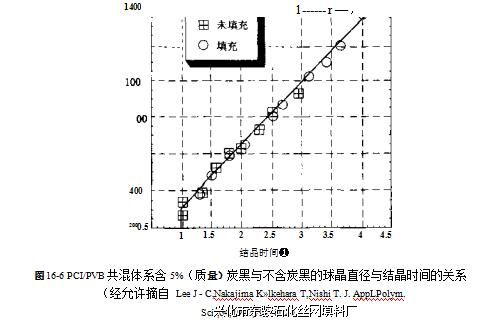

填充炭黑的导电聚合物，必须添加少量对加工有利的炭黑。要降低炭黑用量，必须在材 料中产生非均匀相态，可采用炭黑分散在非晶区的体系（与上述PO^PVB混合体系相反）或 釆用两不相容体系，炭黑可以沉积在其中较小相，或最好集中在两组分的相界面3。要得到 低浓度炭黑含量的导电共混物，必须满足两个条件：一是炭黑的非均匀相分散，二是足够的 相形态。两相形态可达到如下目的：一种聚合物形成含炭黑的连续相，或两种聚合物都呈连 续相结构，而炭黑粒子尽可能沉积在其中较小相中。对PE/PS共混组分研究的目的就是要 用连续相形态改善导电性。实验发现炭黑的加入可使PE连续相的分数从30% ~45%（质量） 增加到50% ~65%（质量），这只有在炭黑具有界面活性或对相的聚集过程具有动力学影响 时才能得到。根据照片分析结果，炭黑阻止了相的聚集。丝网除沫器填充炭黑的共混物在延长的热处理 （200Y下处理24h）过程中保持稳定。图16-7说明控制退火对提高共混物组分的导电性有 利，甚至在仅含0.4% （质量）的炭黑时，在增加退火时间或升高退火温度时都会增加导电 性。这些结果表明：在共连续区域中，炭黑沉积在界面中。该工作进一步研究了通过调整成
