丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

主要用途垫片，包装，汽车软管，密封件，工业软管，印刷胶辐，传送带面胶，鞋，软管套，聚合物改性，轮胎
主要加工方法硫化，涂覆，模塑
主要填料碳酸钙，高岭土，炭黑，滑石，氧化锌，醋酸纤维
填料含量范围炭黑:25% ~50%（质量）；碳酸钙：20% ~50%（质量）；高岭土：2% ~40%（质量）；滑石粉：30% ~40%（质量）；醋酸纤维：5% ~ 15%（质量）；氧化锌:2% ~6%（质量）
助剂硬脂酸，氨丙基硅烷
专用复合方法加工历史对导电性有重要影响；一定强度的剪切和混合会使炭黑的二次聚集体破坏;混合中升高温度有利于形成橡胶-碳键而非导电性所需的碳-碳键；硫化温度会影响碳-碳断裂键的恢复；橡胶羟基与炭黑表面羟基在高温（190T）成型过程中发生反应，在硫磺硫化体系中，低成型温度（150Y）有利于在橡胶和填料间形成弱的物理键392
填料预处理方法在与橡胶混合过程中，用硅烷处理炭黑奴；醋酸黄原酸盐与NBR胶乳共沉淀405
应重点考虑的问题在导电应用领域，必须使用特殊导电性炭黑；含有银填料的垫片存在原电池腐蚀的问题，因此，必须注意连接屏蔽的材料要形成电位差，推荐使用包覆镣的锌或铝材料

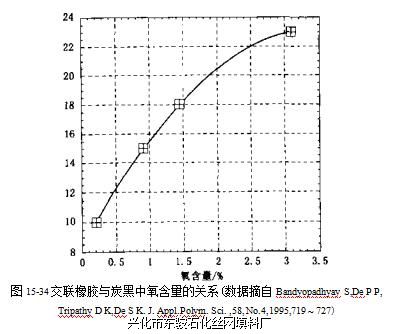

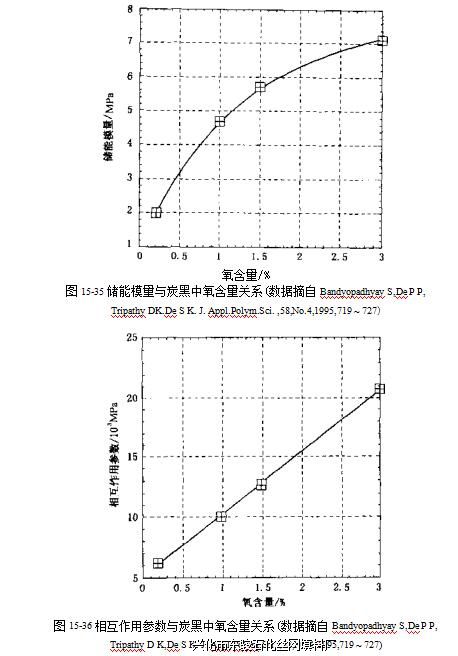

图15-34所示为交联橡胶与炭黑中氧含量的关系。图15-35所示为氧含量与储能模量间的关系。图15-36对比了不同氧含量与相互作用参数的关系。炭黑表面含氧基团可与 NBR的城基发生反应，该反应决定了交联橡胶的含量。相互作用参数（/= a/7?）是应力-应变曲线中的斜率a与碳-碳交联网络因子（通过储能模量计算而得）的比率。相互作用参数随填料表面官能团浓度的增加呈线性增长。储能模量与丝网除沫器填料和橡胶间的增强作用和化学键有关。
