丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264 - 添加高于突增界限值5％的炭黑添加量可提高材料的导电性

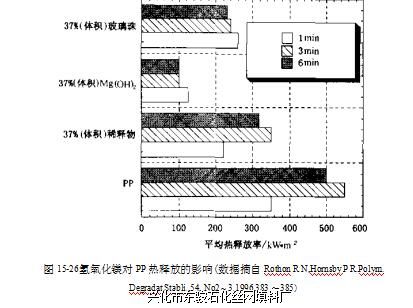

燃性能的影响的对比数据％填充氢氧化镁的体系较填充滑石粉的体系的点火时间、点火温度、燃烧速率以及极限氧指数都有明显的提高。当氢氧化镁添加量足够大［60%（质量）］时，提高更为显著。氢氧化镁对PP阻燃性能的影响从图15-26中由锥形热量计法得来的数据可以看出以。添加玻璃微珠稀释了氢氧化镁浓度，从而降低了热量释放（但热释放仍大于理论计算值）。氢氧化镁通过吸热降解释放出水而可显著降低热量释放位。由于PP典型的加工温度在200龙，低于氢氧化镁的分解温度，因此，氢氧化镁适于填充PP。氢氧化镁还可降低烟雾的释放62。氢氧化镁的主要缺点是要达到上述性能需要的填充量较大。下述几方面因素对氢氧化镁功能的发挥起关键作用：吸热分解，释放水呈气态，燃烧组分的稀释，对残余氧化碳的阻隔作用。不同等级的氢氧化镁具有不同的效果，原因尚不清楚0。要获得阻燃抑制烟雾的效果，需要使用大量的氢氧化镁（~60%（质量）），材料的机械性能会大幅度下降巾。丝网除沫器填料表面包覆以及添加橡胶颗粒可改善材料的机械性能。表面包覆氢氧化镁复合材料在另一份研究中有详尽报道湖。表面包覆的目的在于改善PP的机械性能。在所研究的包覆材料中，脂肪酸衍生物效果最好湖。包覆量也非常重要，对氢氧化镁而言，单分子层包覆需7%（质量）的脂肪酸衍生物湖。
添加高于突增界限值5%的炭黑添加量可提高材料的导电性，在20%（体积）时，导电性达到一恒定值'45。当添加量达到10%（体积）以上时，PP的粘度急剧增加（见图9-9）0对PE 填充体系而言，炭黑易于混合在两相共混体系中的其中一相中'°6。这种现象在实际应用中可降低达到一定导电性所需炭黑的浓度。在此，炭黑又一次表现出了其在某一相富集的优先性。炭黑和铜粉常用于改善YbaCuO陶瓷超导体的粘合性逾。丙烯酸改性剂可改善铜粉的分

散性，增强其导电性涮。
