丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264 - 下面要讨论的是影响丝网除沫器填充PP机械性能的几个因素

下面要讨论的是影响丝网除沫器填充PP机械性能的几个因素。炭黑填充PP的悬臂梁冲击强度随炭黑含量的增加而显著降低〃。填充20%（质量）炭黑的PP可显著提高弯曲模量（可达400%）和弯曲强度（可提高40%）,拉伸屈服强度则较为复杂。填充少量炭黑［约10%（质量）］时，可以提高拉伸屈服强度，随着炭黑含量的增加，最终则会降低拉伸屈服强度，直至低于纯基体树脂的强度。填充滑石粉和高岭土含量至30%时，不会改变PP的拉伸强度，但可使弯曲模量增大一倍，单独使用滑石粉可显著降低冲击强度23。碳酸钙填充PP具有较低的机械性能, 并且加工性较纯PP差戮。然而，若将碳酸钙表面涂覆硬脂酸酯时，可保持断裂伸长率和冲击强度，白度和加工性有所改善况。含有橡胶的玻璃微珠填充体系，可以改善PP的韧性出。

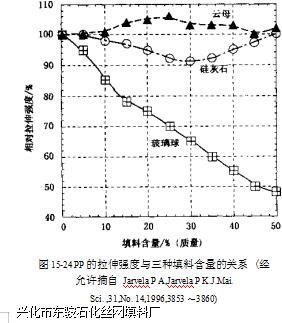

填充粒子通过空穴、剪切屈服和与基体间的脱粘，改变了裂纹增长机理。用氨基硅烷处理的玻璃微珠表面在0.7%的伸长率时发生脱粘破坏％'。图8-51和图 8-52所示为温度对复合材料主要断裂机理-屈服、空穴和脱粘的影响以。图15-24 对所选几种填料填充PP复合材料的拉伸强度进行了对比潴。云母和硅灰石不会影响基体树脂的性能，而玻璃微珠则会降低其拉伸强度。微孔聚丙烯片材的生产技术利用了填料的脱粘现象由。含有 65.8%（质量）碳酸钙的PP首先被挤出成型，基材在拉伸设备上进行双轴拉伸至伸长率为500% - 1500% ,该过程可导致填料表面的脱粘，从而形成可控制气体和水蒸气透过的软微孔薄膜^7'27%聚丙烯微孔空心纤维的制作工艺与此类

似238，防。玻璃纤维对pp机械性能的影响，与其含量、长度及与基体的粘合性有关。图15_ 25所示为纤维长度对拉伸模量、拉伸强度和Charpy冲击强度的影响230。当纤维长度增加时，复合材料的所有机械性能都提高。可对填料混合物进行选择以优化复合材料的性能。碳酸钙和云母与马来酸酊并用时，可满足所需产品的性能犯飞'。玻璃纤维和云母的比例不同可控制产品的性能。例如：材料的拉伸强度和弯曲强度与玻璃纤维含量有关，而材料的翘曲性和收缩性则与云母的含量有关祝。将不同形状的填料并用（片状、球形、细长），比使用单一丝网除沫器填料具有更好的性能波。一种新的水合铝硅酸钾镁盐产品可提高PP复合材料的几种性能，包括拉伸强度、拉伸模量、焊接强度、紫外光稳定性、阻燃和消烟等性能。该产品对材料的流变性能没有影响卅。平均层间距为2.3nm的绿土常用来制备纳米复合材料渤禹私
