丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

光纤•面板，光学零件,家庭日用品，汽车后灯，注射成型浴盆用人造大理石（填充产品），厨房操作面复合材料*医用（例:骨骼牯结剂）

续表
主要填料氢氧化铝，二氧化硅，二氧化钛，玻璃纤维，云母，硫酸钏，钛纤维，镣，铝
填料含量范围一般：20% ~30%（质量）；炭黑：5% ~30%（质量）；骨骼粘结剂中使用的玻璃粉： 30%-80%（质量）；钛纤维".5%；导电材料中铝或镣：20%（体积）
助剂硅烷四
专用复合方法填料常分散在含有催化剂的单体中，然后将单体聚合
丝网除沫器填料预处理方法炭黑在复合前须经氧化处理&
应重点考虑的问题根据反相气体色谱,PMMA具有酸性，因此它与碱性填料较好地相互作用已发现在玻璃、二氧化钛、二氧化硅和云母表面上可吸附PMMA,且吸附层较厚（分别为 1400nm,51~70nm. 17nm和HOnm厚）皿；聚合物与二氧化钛间极强的相互作用形成刚性包覆，而这层刚性包覆会使预熟化不能很好进行成；粘土/KjSzOg复合物对聚合反应有催化作用，由此形成的复合材料具有更好的热稳定性、硬度和压缩强度222

NMR研究表明：二氧化硅表面的羟基在PMMA聚合过程中被消耗掉，这些基团与聚合物进行了反应2峪。氧化铝表面吸附的聚合物的构象发生了改变223。

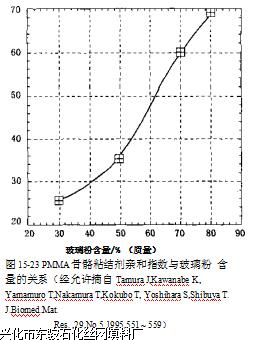

玻璃粉末作为填料可填充到骨骼粘结剂中。图15-23所示为随玻璃粉含量C 的增加，骨骼粘结剂的亲合指数提高。8 填充更多无机填料的复合材料越来越容袤易被人体所适应了 2”。粘结剂中钙离子和硅酸盐离子被消耗的事实表明：尽管硅烷偶联剂有利于改善填料与基体材料的粘附性，但无机粒子仍可从粘结剂的生物活性组分中转移出来。在另一种骨骼粘结剂中添加少量的钛纤维［1.5%（质量）］可显著改善其耐裂纹扩展性I’。
在PMMA中填充磷，常可用于阻燃领域。
图14-7所示为填充铝的PMMA的电阻率情况。当铝含量超过20% （体积）时，电阻率迅速降低，添加稍少量的镣（约18%-20%）可获得相同的电阻率218。

跟此文章相关的产品
