丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

主要用途航空，电子（主要是薄膜和涂霞材料），正片成像的光敏材料，太阳能电池，中空纤维膜，复合材料，核电站.航天飞机，微处理器集成电路块载体，结构粘合剂
主要加工方法气相沉积，旋转涂覆，注射成型，铸塑，挤出，取向薄膜拉伸，压缩模塑，烧结
主要填料碳纤维，玻璃纤维，耐磨领域用石墨润滑剂；二硫化铝，聚四氟乙烯，三氧化铺，钛酸锐，粘土，二氧化硅，氮化铝，绿土
丝网除沫器填料含量范围一般2% ~40%（质最）；石墨：15% ~40%（质量）；聚四氟乙烯：10% （质量）；粘土：
5% ~ 15%（质量）
助剂氨基硅烷，甲基毗咯嗽烷酮（对填料悬浮液有解团聚和稳定作用）
专用复合方法水分会增大聚合物分解速率，因此.加工材料必须干燥；聚酰亚胺在氮化铝解聚悬浮液存在下聚合加
填料预处理方法干燥，解团聚g
应重点考虑的问题痕量金属如钻、铜、镣可从根本上降低材料的热稳定性；某些碳纤维表面的杂质会导致材料的降解；某些牌号的玻璃会降低聚酰亚胺的稳定性；聚酰亚胺用作PEEK/碳纤维复合材料的改性剂成

在聚合物与金属的界面研究中，聚酰亚胺是一种模型材料，在两种材料界面通过金属喷涂、等离子体沉积、化学气相沉积、电化学沉淀等形成金属层鱼。大多数研究表明：金属的渗透性非常强，除了釆用磨蚀方法外，其他任何方法都不能将其去除。界面研究表明：表面层的金属粒子，在沿表面垂直方向上含量逐渐减少，金属与聚合物间没有形成明显的界线，这正与预料相一致。金属化的聚酰亚胺在用于生产芯片时存在一些困难，这是由于产生导电梯度，金属的扩散层使芯片的设计和操作都复杂了。

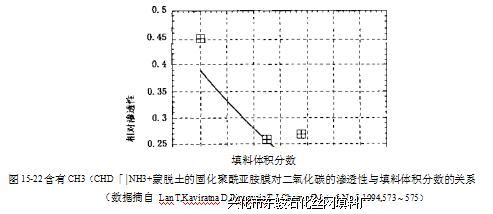

图15-21所示为复合材料制备方法对CH3（CH2）「|NH3+蒙脱土基本层间距和碳原子数的影响2'2。在3oor温度下处理，可制备刚性更好、蒙脱土具有较小层间尺寸的聚酰亚胺复合材料。图15- 22所示为由高温固化制备的材料对二氧化碳渗透性的影响。气体渗透性降低是由于层状结构（~ Inm间距）、高长径比以及层状梯度排列提高了填料的作用效果。在填料与聚合物的简单混合物中, 渗透性与填料含量呈线性关系。

跟此文章相关的产品
