丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

主要用途光盘，光学透镜.照相机零件，防护镜，安全镜，窗户，层压墙，天窗，复印机，计算机打印机，齿轮，轴承，指针，滚轴，速度计指针，挡风玻璃，仪表板，头灯盖罩，工具箱，牙科领域，血液收集器，i次性注射器，医用管，起搏器配件，餐具，茶杯，玩貝
主要加工方法挤岀，压延，吹塑，注射成型，气体辅助注射成型，热成型，溶液浇铸
主要填料玻璃纤维，硅灰石，〔氧化钛，氧化硼，炭黑和石墨纤维用于EMI屏蔽，二硫化铝，石墨，聚四氟乙烯
填料含量范围 10% -40%（质量）；炎黑：5% ~20%（质量）（含量为5%时，撕裂强度最大；含量为
15%时，拉伸强度最大）
助剂聚甲基硅氧烷和y-缩水甘油基丙基三甲氧基硅烷国
专用混合方法未见报道
丝网除沫器填料预处理方法为防止水解和起泡，复合材料水分应低于0.02%
应重点考虑的问题某些有机颜料会加速紫外光降解；在PP/PC共混体系中，炭黑与PC具有更好的亲合性，并优先分散在PC相中（与上述聚酰胺体系比较）佥;玻璃纤维增强PC在/射线辐射下仍可保持良好的机械性能（见图ll-6）l08;PC/碳纤维复合材料还具有良好的热稳定性（上图11- 15）130

用聚碳酸酯可制备多种阻燃材料，有几种不同的方法可供选择。以PTFE纤维［2%（质量）］和氧化硼［1%（质量）］作添加剂配合使用，可得到V-1级阻燃材料，选择氧化铝与二氧化硅复合，或者碳酸镁、碳酸钙与硼酸锌复合，也可得到良好的结果。另外，将硼酸锌填充到聚碳酸酯中可大大降低热量的释放和烟雾的产生，因此，可以很方便地制备无卤阻燃级复合材料。
聚碳酸酯的热性能不太理想，而要改善这一性能远非易事。填充30% （质量）的碳纤维或玻璃纤维仅可提高约20龙的负载热变形温度，复合材料热变形温度值最高可达到150^0 填充后材料的热传导系数也大大降低了，但恰恰聚碳酸酯的热传导性使其在许多应用领域有许多潜在的用途。
聚碳酸酯常用于需EMI屏蔽和抗静电领域。EMI屏蔽需大量的具有良好导电特性的填料。例如：填充40%（质量）的铝片衰减32dB,填充30%（质量）的石墨纤维可衰减42dB,而填充15% （质量）的镣包覆玻璃纤维则可衰减45dB135o

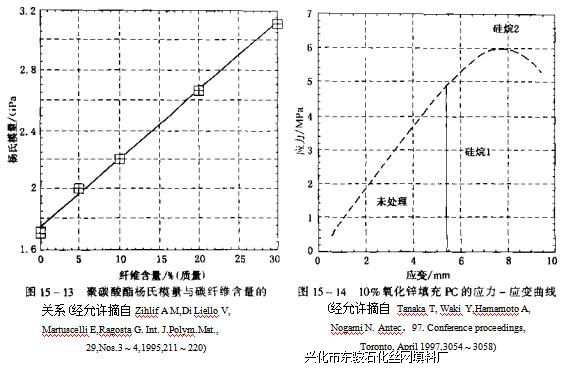

纤维增强可提高材料的机械性能，改性效果与所填充纤维的量有关。图15-13所示为碳纤维含量与杨氏模量之间的关系a。碳纤维对材料拉伸屈服强度的影响见图8-7所示。通过形态分析发现：填料与基体间具有良好的界面粘结性。图15-14形象地描述了偶联剂
对提高复合材料的机械性能所起的作用。使用2% ~6%（质量）的偶联剂处理氧化锌可提高拉伸强度2倍。

跟此文章相关的产品
