丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264 - 若产品有其他色泽要求，则只能釆用多磷酸铉与有机阻燃剂或三氧化二铺复合阻燃体系

若产品有其他色泽要求，则只能釆用多磷酸铉与有机阻燃剂或三氧化二铺复合阻燃体系。当然，也可能设计出具有更宽颜色范围的无卤阻燃体系。一些体系可采用添加酚醛树脂或三聚氤胺树脂的办法达到阻燃要求。在膨胀应用场合，多磷酸铉与其他组分配合是最常使用的添加剂。图13-6 所示为碳酸钙和滑石粉（在一定含量范围）等填料改善多磷酸铉的阻燃效率。这种情况并非寻常，但却非常重要'°0。不寻常的原因在于，对于大多数聚合物而言，填料的加入对多磷酸铉
的效率具有相反的影响；而重要的原因在于，为达到良好的阻燃效果，必须添加较大量的多磷酸铉（最少20%, —般为30%）。
由于PA具有较低的降解温度和水解稳定性而限制了氢氧化镁的使用。PA-6和PA-66 大约在350Y左右开始水解，而氢氧化镁在320龙和440t之间分解释放出水分。原位产生的水会进一步降低聚酰胺的热稳定性'°'。填充60%（质量）氢氧化镁的PA-6由于其降解温度与填料的降解温度相同，因而具有阻燃性小。但在PA-66中使用类似的方法却没有成功。
填料在喷涂聚酰胺形成有金属外观的物件方面起着重要作用（例如，把手、散热器和管件的座架）。喷涂材料必须能经受住炉温的烘烤（170^或更高），它必须是可导电的，具有可充电性，其反应性基团必须能与包覆填料键接职。将诸如金属和金属包覆陶瓷球以及礙纤维等填料填充PE,可改变其强度和可涂饰性。
将硼酸铝晶须填充到SAN/PA - 6复合体系中时，由于丝网除沫器晶须本身的酸碱相互作用，使其与PA-6的亲和性要好于SAN,因此，晶须就复合在聚酰胺中'°5。在PA、PP和炭黑导电复合体系中，也表现出类似的机理0。炭黑与聚酰胺的亲和性较好，因而分散在聚酰胺相中或在两不相容聚合物间形成的界面相中。甚至在最初将炭黑添加到PP时，它还是转移到PA相。炭黑的这种转移特征及有选择的分散不仅在科学原理上+分有趣，而且在实际应用中还具有重要的应用价值。对导电性应用领域而言，需要一定的炭黑阈值浓度，以保证渗滤作用。若炭黑仅集中在一相中，阈值浓度就会大大降低，该相炭黑含量就会较混合物中的平均炭黑浓度偏高。因此，该原理可用来设计更为有效的材料配方。
纤维增强在聚酰胺加工中起重要作用。加工方法的不同和对体系外加应变都可影

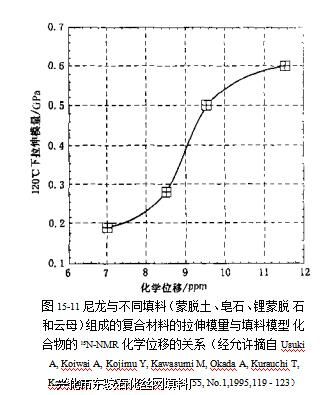

响纤维的取向。图14-9和图9-29所示为小应变对玻璃纤维在PA-6中取向的影响，图 15-11所示为5种不同填料填充复合物的NMR化学位移与拉伸模量的关系。聚酰胺分子中的氮原子在复合材料中具有较高的正电荷密度，由于填料和基体间的相互作用具有离子特征，因而可形成具有较强界面结合的复合材料。
