丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

主要用途飞机内件，、汽车（泵外壳、传动反应器、同步皮带轮），船舶，结构件，涂料，粘合剂，无礙复写纸，摩擦件，摩擦材料，层压件，浇铸树脂，电池隔板，木材粘合，复合材料，发泡，中空微珠
主要加工方法层压，模塑，涂覆，复合
主要填料木粉，玻璃纤维，碳纤维，云母，硅灰石，矿物棉，滑石粉，氢氧化镁，石墨，二硫化钥，炭黑，腰果壳粉，轼化铝，氧化铭，青铜和铜粉，铁粉，钢纤维，陶瓷粉，橡胶颗粒，芳纶，硅灰石，纤维素纤维.木素
丝网除沫器填料含量范围 30% -60% （质量）
助剂硬脂酸盐，氟聚合物.含竣基的共聚物可降低填充聚醋（BYK-W995）92的粘度
专用混合方法未见报道
填料预处理方法羟甲基化处理的木素可降低酚醛粘合剂的固化速率卯;碳纤维被阳极氧化和经偶联
剂97不同处理后，可改善与酚醛树脂的界面作用及碳纤维的氧化稳定性；钛酸酯偶联
剂处理氧化纤维可提高与基体的粘合性并增强纤维的热稳定性98
应重点考虑的几个问题钻盐降低紫外光稳足性和热稳定性；钢纤维和丙烯酸纤维具有最好的刹车磨损保持率氣；含冇石墨的复合材料比含有芳纶纤维或玻璃纤维的复合材料具有更好的阻燃性对；玻璃纤维可降低酚醛清漆的固化速率％

图15-8所示为芳纶纤维对刹车片的摩擦系数及比磨损率的影响。添加15%（体积）的芳纶纤维是降低摩擦系数较为经济的含量，一般填充量常达40%（体积）。同时，随纤维含量的增加，比磨损率持续下降，这说明通过材料的增强，磨损率也得以改善箱。
阻燃性是酚醛树脂的重要性质。酚醛树脂与Expancel™膨胀微球复合制备了许多有用的产品。高速列车内饰板复合材料具有质轻、优异的阻燃性以及极低的热传导性等特点91,氢氧化铝填充聚酯为火车内饰材料的替代品。若加入粘度调节剂, 可很容易地加工树脂和填料组成的复合材料。
添加填料可改善酚醛树脂层压材料的性能93。防腐材料由于热膨胀速率不同而常导致层间剥离。若层压材料做成两层： •层填充碳纤维，另一层填充15% -20% 的石墨粉，层压材料的热流和温度分布就会得到改善，从而消除层间剥离现象93。

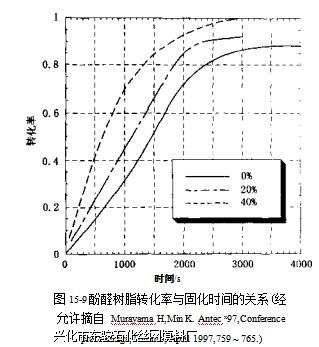

图15-9所示为玻璃纤维对酚醛树脂转化率的影响％,玻璃纤维的加入降低了其固化速率和转化率。本书未讨论该工艺过程的化学机理

跟此文章相关的产品
