丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

主要用途家用电器（冰箱内衬、厨房电器外壳、吸尘器、电动工具），汽车（仪表板、支架、门板、把手、内饰板、车轮护盖、镜子和灯罩、前散热器格栅），商用机器（计算机、唱片、电话），包装，管件，休闲器械（雪上汽车、帆船、车辆），玩具，行李箱，餐盒，工具箱，医疗器械，草坪和花园设施.家具，热管，军用
主要加工方法注射成型，挤出薄膜层压法，压延，吹塑，热成型
主要填料滑石粉，氢氧化镁，須化锐，炭黑，镣或铜包覆碳纤维，玻璃球
填料含量范围屏蔽颜色和紫外光的炭黑用量在0.5% -3%（质量）；通用及阻燃填料：30% ~60% （质量）；镣包覆纤维屏蔽EMI：10%（质量）（大约为所需碳纤维含量的一半）；不锈钢纤维：0.5% ~3必（质量）
助剂注射成型前，在聚含物中预混镣包覆纤维.以提高纤维的屏蔽效率S
专用混合方法炭黑的黑度可3倍f采用直接混合粉状炭黑的工艺
填料预处理方法干燥
应重点考虑的问题超过0.1%的水分会产生气泡；铁、铜、镁、钻杂质对材料的氧化有催化作用
丝网除沫器填料混合技术在ABS加工中非常重要, 炭黑必须得到很好分散以获得较好的黑度和冲击强度。使用高比表面炭黑及调节炭黑含量可较容易地得到高的黑度。随着炭黑含量的增加，由于未分散填料表面积增大，因此很难保持较高的冲击强度；低含量时，经两步法混合，可得到最高的冲击强度保持率。首先，炭黑分散在ABS中，然后，溶剂挥发后得到色母粒3。釆用母料法制备的ABS 炭黑母料，炭黑在ABS中的分散对材料的冲击强度保持率与炭黑比表面积无关，但随炭黑含量的增加而下降。

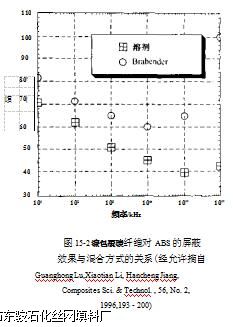

导电填料的分散性更为重要。在此，有两种方法可供使用5。第一种方法中，镣包覆碳纤维直接添加到ABS中；另一种方法中，用一种溶剂在ABS中预分散已经包覆的纤维，然后挥发溶剂形成粒料。图15-2 所示为其分散结果。两步分散法对获得良好的屏蔽效果显然十分重要。图15-3所示为镣包覆碳纤维的结果。最佳包覆层厚度为0.2 ~ 0.5um即可有效降低可满足所需导电性的碳纤维含量（最高可降至1/2）。镣包覆使纤维具有更好的导电性，且使纤维的机械性能更好,

因而可更好地满足加工条件。

丝网除沫器
