丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

下面讨论一些填料的分解以及它们对聚合物的分解与燃烧的影响7B 17,25,29,30.32 - 36。
金属(如铝、镁)的氢氧化合物和含有结晶水的硼酸盐，在特定的温度下分解，放出水 (图12-6和图12-7)o Mg(0H)2比Al(0H)3稳定，因为Mg(0H)2于320Y开始分解，而 A1(OH)3在220Y就开始分解。Mg(0H)2分解产生的水量比Al(0H)3产生的稍微少些，两者均属吸热反应，可以冷却降解的聚合物。硼酸盐的分解温度与其组成有关(硼酸铉120Y, 偏硼酸©200^,硼酸锌290Y)。

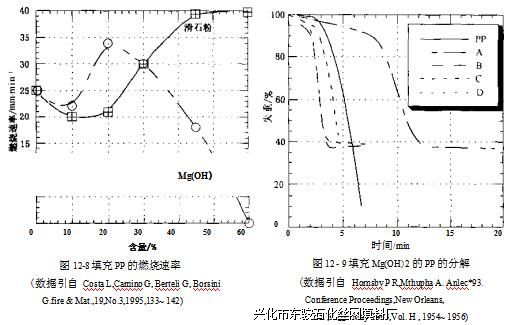

由于丝网除沫器填料在某温度下发生分解反应，所以它们的性能与所在聚合物的性能有关。例如，在PE中Mg(0H)2的性能要好于Al(0H)3，因为Mg(0H)2在混合过程中很稳定，其分解温度接近于PE的分解温度(300 ~ 400T：)；在不饱和聚酯中，AI(0H)3在200Y开始放出水"。主要的吸热峰出现在3001,分解热为300kJ/mol,约90%的水在200 ~ 400Y之间放出，在聚合物受到影响之前大量的热已被吸收。同时，水也稀释了可燃气体，阻挡了氧接触聚合物表面。图12-8表示了 PP中添加滑石粉和阻燃填料的区别3。随着滑石粉含量的增加，燃烧速率提高，而Mg(OH)2的含量足够高时(大于20%)则会降低燃烧速率。
注意，丝网除沫器填料的颗粒品级很重要(图12-9)。在此研究中35,使用4种不同品级的Mg (OH)2(A~D),它们的区别在于颗粒大小和表面积的不同，只有A填料(最大颗粒尺寸为 7呻，最大表面积为18.9m2/g)减缓了 PP的分解，作用好的Mg(OH)2具有小的无规晶体聚集结构，其他的则呈六方晶体结构，晶体较大。
对Mg(0H)2填充聚酰胺的研究％25表明，Mg(OH)2的分解在PA-6的分解之前，在PA- 66分解之后。在PA-6分解之前由Mg(0H)2生成的水可起阻燃剂的作用，但是，由此生成的水有可能因水解作用而加快聚合物的降解。

当PP中填充了 Mg(OH)2时其热稳定性更高”。碳酸钙不会稳定LDPE,但是，它对聚合物的稀释作用减少了低分子量炷的排放33。因碳酸钙与HC1反应，它可以稳定PVC37。在 PEA和EEA共聚物中填充碳酸钙时发现了类似的稳定化机理：生成的酸很少，且与聚合物发生反应从而改变降解机理33。在这种情况下，碳酸钙的种类、表面包覆及颗粒的大小都对性能有重要的影响。使用Mg(OH)2和Al(OH)j时也有类似的行为％在EEA共聚物降解过程中，乙酸和丙酸的生成量减少了。如果填料在聚合物之前降解，则吸热效应是一个稳定因素。当聚合物的降解温度高于填料的分解温度时，则填料与聚合物的官能团作用，从而影响降解机理。硼酸锌与ai(oh)3共用时，CO的排放量会大幅度地减少。

丝网除沫器
