丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

颜料和丝网除沫器填料与紫外光稳定剂结合使用可能影响稳定剂的稳定作用41.59.62.69.82 ~86o目前所用典型的稳定剂体系含有紫外光吸收剂和受咀胺（HAI5 ）,在大多数情况下，通过特定的配方设计可以获得最佳的性能，但这两种类型H勺稳定剂都存在许多内在的性能缺点。紫外光吸收剂仅当有足够的表面浓度时才起作用,III『吸收的机理，紫外光吸收剂不能保护表面（深度大约10fnn）o此外，紫外光稳定剂不其冇耐久性，暴露于紫外光中，其浓度逐渐降低。当表面发生降解时，这种浓度降低加剧' 不过，填料可以解决这些不足。当超细二氧化钛的颗粒尺寸接近20nm时，能提高紫外光吸收性颜料具有相对低的非透明性（它不吸收可见光），但能强烈吸收紫外光气大多数二餐化钛具有高的非透明性，颗粒尺寸在150 - 300nm 时达到最大非透明度。新品级的二氧化钛既能吸收紫外光，又可作为紫外光稳定剂。聚丙烯中含有0.2%超细二氧化钛比含有0.1%紫外光吸收剂性能好。与有机紫外光吸收剂相比，使用颜料有三方面的优点：耐久性；当表面层降解时.其性能不受影响；成本低。这些优点决定了二氧化钛在这领域的应用有广阔的发屡前景项

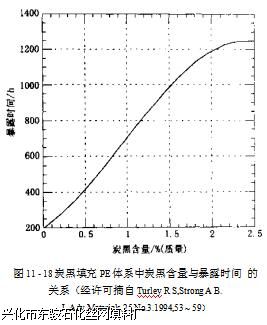

受阻胺也有一此缺点。因其具有挥发性.所以能慢慢挥发；聚合物类的受阻胺不挥发，能较持久存在，但它们的迁移性较差.因此R应性也差。受阻胺能与材料表面的基团反应，这使它优于紫外光吸收剂。但如果使用挥发性的受阻胺，更多的表面物质因蒸发消耗掉。炭黑可起到受阻胺的…些作用（见11.3节尸图11 - 18给出了达到预定使用年限所需要炭黑的含量。炭黑性能也很重要,适当调整炭黑的颗粒尺寸和反向散射效率之间的平衡可获得最佳结果％。

填料的稳定作用可拓宽到它们与紫外光稳定剂的相互作用。受阻胺易吸附在填料（如二氧化硅）的表面，吸附机理是通过氢键固定受阻胺82。受阻胺的选择很重要, 叔受阻胺被填料吸附的程度没有仲受阻胺强舶。受阻胺的吸附性通常被看作是不利的一面，但当填料作为缓释剂时它能提高受阻胺的稳定性。基于这一原理，可对体系进行配方设计来提高受阻胺的性能

跟此文章相关的产品
