丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

耐水性是复合材料最重要的性能73~81。
图11 - 13表示，对于黄麻填充的环氧树脂体系，随着浸润时间和纤维量的增加，吸水量增加刀。这种黄麻纤维易吸水，经过环氧硅烷处理后吸水量降低。用表面处理过的纤维制得的复合材料，其拉伸强度在含水量不超过5%时保持不变。天然纤维（如纤维素）的吸水会产生内应力，使纤维绕轴旋转，这种扭曲移动会在复合材料结构内部引
入应力衫。
芳纶纤维浸入水中时迅速吸水（图11 - 14）对吸水芳纶的NMR研究表明，水被吸收到纤维的空洞中，这些空洞含有钠盐（主要是碳酸钠），由此可解释在浸润开始阶段迅速吸收水的原因对。芳纶纤维具有好的耐碱和耐酸性（硝酸除外）〃。E-玻璃纤维能抵抗在磷酸和乙酸中的浸润，但不耐碱和强酸，E-玻璃纤维受草酸的影响严重，质量减少 25%75,它受酸腐蚀归因于钙和铝的消耗, 腐蚀程度与酸的种类和纤维的制作方法有关。

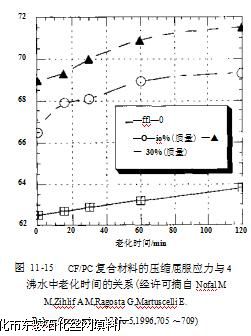

聚碳酸酯复合材料中的碳纤维吸收水分跄。图11-15表示复合材料的压缩屈服应力与在沸水中老化时间的关系。压缩屈服应力随纤维含量和老化时间增加而增大，在沸水中老化还能提高复合材料的杨氏模量。

纤维取向对含有碳纤维的复合材料的性能是不利的（图11 - 16和11 - 17）。对于纤维平行于表面方向取向的复合材料，其拉伸强度不受水分含量的影响；而对于纤维垂直于表面方向取向的复合材料，其拉伸强度随水分含量的增加而降低（CF/PEEK复合材料

丝网除

沫器
