丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264 - 通过丝网除沫器填料颗粒的取向来优化塑料的性能性

人们开发了剪切可控的取向技术，目的是通过丝网除沫器填料颗粒的取向来优化塑料的性能性在这项专利技术中，将单个喂料分成了多个喂料，以此可以向独立于浇道的模腔施加压力。图 7-3给出了喂料设置。通过控制活塞的运动施加微剪切力，由此可得到很好的纤维取向。
用圆盘流变仪模拟了这种条件，圆盘感应引发电场，介电的填料颗粒沿电场方向取向，测量了达到平衡取向的时间，在100s内有 90%的纤维取向。暴露于磁场也能产生取向七
这些工艺试图使颗粒按可预测的方式取向，那么取向度如何呢？图7-4表示镣纤维的取向结果卩。纤维大部分沿流动方向排列，流动速率增大则取向度提高，但仅适用于短纤维。流动速率对长纤维(长径比为50) 没有任何影响。在圆柱形部件的横截面上，纤维可能有多种分布形式％能够辨别出辐射状结构与洋葱状结构的组合形式，皮层和芯层的结构不同。增加填料的含量则加大了挤出速率对滑石粉取向的影响，当滑石粉的量超过20%时，随着挤出速率的增加，取向
度迅速增大"。
同样地，在表层和中芯的纤维含量也依赖于流动速率2'。低的注射速率和低的温度导致表层膨胀，影响填充和非填充聚合物在加工过程中分子链的取向22。纤维填充瓶子的吹塑加工中，纤维产生取向，使制品性能具有各向异性，纵向拉伸强度提高刀。同时，滑石粉填充的瓶子比未填充的瓶子具有更均匀的拉伸性能屛。

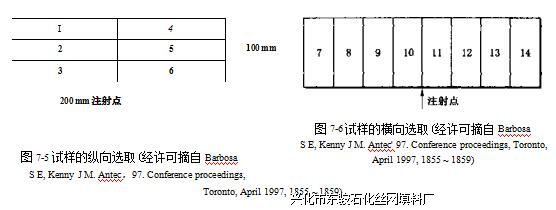

图7-5至7-7表示PP注塑板材中的玻璃纤维分布％拉伸试样从注塑板材的不同部位选出（图7-5和7-6）。纯PP的模量虽低，但在整个注塑板的长度和宽度方向上模量均匀。加入纤维后拉伸模量似乎提高，但读数不太均匀。纤维一定优先随注射料的前沿运动，因为通常靠近注射点的部位模量最低，距离最远的部位模量最髙。填料含量增加可提髙读数的均匀性（含有40%纤维的试样比含有20%纤维的试样读数均匀）。滑石粉填充塑料的吹塑瓶n和滑石粉填充热塑性塑料的热成型产品具有类似的测试结果.
