丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264 - 本节讨论填料存在时，uv固化聚合物和热固性聚合物的硫化行为。讨论的主题为：

本节讨论填料存在时，uv固化聚合物和热固性聚合物的硫化行为。讨论的主题为：
・使用填料的优缺点；
・丝网除沫器填料如何干扰硫化。
聚合反应在6.7节中讨论，接枝在6.8节中讨论，反应动力学在6.10中讨论，交联密度在6.9节中介绍，而结合橡胶在第7章中讨论。本节中讨论UV固化材料、环氧树脂、聚氨酯、橡胶、聚酯和酚醛树脂。

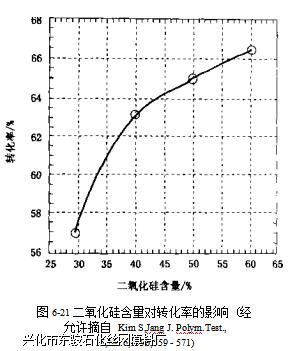

填料在光固化树脂中应用时要考虑光敏性的问题，因为已知填料可以吸收光和反射光，所以对固化速度有潜在的影响。这是一个非常有趣的研究主题，已经就几种填料对此进行过研究如〜95。将二氧化硅添加到齿科恢复材料2,2,-二［4-（甲基丙烯酰氧基-2-羟基丙氧基）-苯基］-丙烷中，图6-21显示其转化率与二氧化硅含量的关系。转化率增加速度取决于UV射线通过材料的光程。填料的多方散射可以使光能得到更好的利用，这是由于填料存在使光路复杂迫使光线在通过材料时采取更好的光线分布。为了充分利用散射，颗粒的尺寸必须为所用光线的半波长。二氧化硅的颗粒非常小（0.04fzm）,但是形成团聚体的尺寸较大（0.2呻）。这些团聚体的尺寸接近所用光线（0.4~0.5削）的半波长气
印刷油墨和木粉填料也利用光固化处。在这方面的应用中通常选择A1（OH）3o材料用汞灯固化，用差示光量热仪和UV-可见光光谱仪评价结果。以样品的质量和丝网除沫器填料的添加量为基本参数。加入填料增加UV 固化速度，在填料添加量低时（13.2%）, 固化速度仅比没有填料的固化速度增加~10%;中等添加量时（19.7%）,固化速度翻倍；在非常高的填充量时（56.5%）,并用大量的样品评价木粉填料，固化速度是更传统的CaCG和粘土填充产品的三倍。固化速度的增加是由于填料较树脂对UV有更高的透射率，增加了 UV的通量和穿透深度。还有其他一些数据94可以进一步证实这个结论。对填充聚合物（UV 固化聚氨酯）的光透射的测评表明未填充的聚合物与A1（OH）3填充的聚合物有相同的透射率，但是填充材料的漫射透射率较纯聚合物有很大改善。団样在固化过程中就有更多的光可用，从而加速固化速度。颗粒尺寸似乎对光透射率没有影响，也不影响固化。

在以UV固化的环氧树脂生产光学元件时，石英用作填充剂把。图6-22表明加入填料可以大大降低固化收缩率，在精密材料的生产中这方面有很高的要求。收缩率降低是石英相对于树脂来说热膨胀系数低的缘故。
