丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264 - 以下将用例子说明改性引起变化的程度

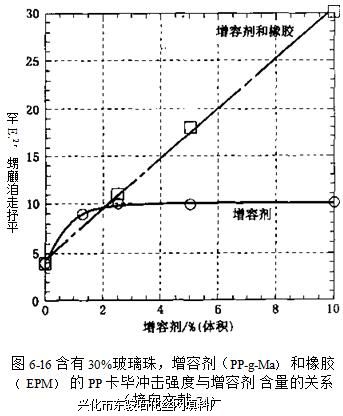

以下将用例子说明改性引起变化的程度。图6 - 16为3 -氨基丙基三甲基硅烷玻璃球用马来酸酊接枝聚丙烯（ExxelorP0 2011）改性后，对含增容剂和无官能团橡胶（EPM）的聚丙烯卡毕（Charpy）冲击强度的影响。加入玻璃球的PP卡毕冲击强度从6kJ/m2下降到4kJ/m2,屈服应力从32MPa下降到18MPao这是由于PP与带氨基的玻璃球之间的界面粘接性差的缘故。
加入马来酸醉接枝PP增容剂后，在增容剂添加量的范围内屈服应力达到31 ~32MPa。最低含量的增容剂存在就使卡毕冲击强度得到改善，并维持不变。尽管玻璃球上仅涂覆 0.02%的3-氨基丙基三甲氧基硅烷，但足以与最小量的增容剂反应（已没有剩余的反应点）。如果EPM以不连续微相分散，则冲击强度显著改善，屈服应力稍有损失。这表明材料中不仅是简单的表面改性，而且配方中几个组分发生了复杂的相互作用和反应。通过一个好的组成设计所达到的性能能够超过基体聚合物的性能。

图6-17为结晶尺寸对层间剪切强度的影响。碳纤维表面上的结晶尺寸可以用拉曼光谱测定。两个吸收带（1355和1575cm'1）的强度比正比于碳纤维表面上的结晶尺寸。当碳纤维的生产温度从lOOO'C提高到3000Y 时，晶体的厚度由3nm显著地增加到12.5nm以上。吸收带比例的增加与层间剪切强度增加相关联。
改性Al(OH)3的拔酸醉用量决定其丝网除沫器填料的沉降速度，增加水基淤浆的粘度5、改性剂在相对低的含量时就达到极限粘度值。如果打破改性剂聚集体，将单个颗粒分开，那么这个量的改性剂就足以与A1(OH)3上的活性点发生反应。因为该反应降低颗粒与颗粒间的相互作用，所以增粘现象就可能发生。沉降体积曲线也可用相同的方法解释。
