名称:硅灰石 CAS# ：13983- 17-0
化学式CaSiQ _ —~――— 官能团：来自硅烷的官能团
化学组成：CaO 43% -47.5% ,SiO2 44% - 52.2% ,0.15% - 0.4% , 0.2% ~ l%,MgO0.2% ~ 0.8%，MnO 0.1 %，
TiOzO.02%
续表
物理性质
密度/(g/cm3)：2.85-2.9 莫氏硬度：4.5 熔点/^：1540
烧失量/%:0.1~6 热膨胀系数:6.5xl0-6
化学性质
水分/%：0.02-0.6 水悬浮液pH：9.8〜10 水溶性/%：0.01%
光学性质
折光指数：1.63 颜色：白色 亮度：80*94
形态
颗粒形状：针状 晶体结构：单斜/斜
颗粒长度/削：8〜650 吸油 t/(g/100g)： 19-47 海格曼细度:0-7
长径比：4~68 颗粒厚度//un： 1 - 50
筛析：325目筛余量0.09% -3% 比表面积/(m2/g) ：0.4 ~ 5
生产厂商和商标名称:
Fibertec, Bridgewater, MA, USA
Micronte AP, 12505,325,2005不同颗粒尺寸和长径比的材料
Non-Metals, Inc. Affiliate of Hie China National Non-Metallic Minerals Group,Tucson, AZ, USA
WollastOTiite powder LST1,2,3,4,LSP1,2不同亮度和不同细度的牌号
Nyco Minerals, Willshoro, NY, USA
Nycor R,Nyad G,200,325,400,1250不同颗粒尺寸和於径比的牌号
Wollastocoat 10,400,Nyad G 表面改性的牌号
Nyglos 4,5,8不同颗粒尺寸和长径比的牌号
Quarzwerice （knbH, Frechen, Geimany
Tremin283牌号010,100,400,600,800（数字越高，颗粒尺寸越小），用不同硅烷包膜（AST氨基硅烷，EST环氧硅烷， MST甲基丙烯酰基硅烷,TST甲基硅烷，VST乙烯基硅烷）
Tremin939牌号100,300,600（数字越高，颗粒尺寸越小），用不同硅烷包膜（AST氨基硅烷，EST环氧硅烷,剛烷基硅 烷，MST甲基丙烯酰基硅烷，ESST特种环氧硅烷，USST特种氨基硅烷）
Vanderbilt R.T.Ctx曜any Jnc., Norwalk, CT,USA
Vansil W- 10,W-20,W-30
主要应用产品：涂料、底漆、陶瓷、粘合剂、磨料、绝缘材料、密封剂、护墙板
主要聚合物应用：醇酸树脂、丙烯酸类、聚氨酯、环氧树脂、PP、PA、LCP、PET、SAN、PMMA、JK橡胶、酚氧树脂
硅灰石是辉石矿类中最具工业价值的矿物，它主要是结晶石灰石的变种矿物。硅灰石由 以下反应形成：
CaC（）3 + Si（）2 * CaSi（）3 + CO

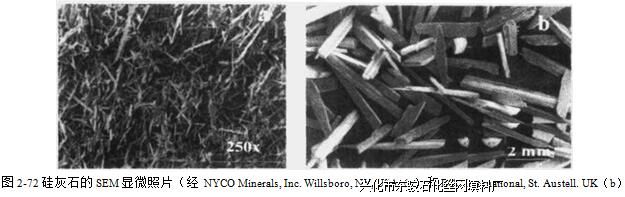

为了使反应进行，必须在450Y以上的温度引发方解石与二氧化硅反应。硅灰石产地不 同矿物的组成不同，材料中所含杂质的量也不同。纽约州开采的硅灰石能够转化为高纯度的 产品（97% -98%）,就是因为它与石榴石和透辉石共生，而这些矿可用磁选法除去。但是， 常见的共生方解石却很难除去。硅灰石是惟一天然全针状白色矿物。长度与直径的比例（长 径比）典型地在3：1~20：1之间，但是更高长径比的产品也能得到。硅灰石的生产包括开采、 研磨、分离、分级，有些产品还要用偶联剂处理。市售产品的长径比与其矿物相似，在3：1 到20： 1之间，平均颗粒直径为3.5pm,等同球形直径分布在0.3~40削之间。图2-72为硅 灰石填料的形态。
它的比表面积非常低（0.8~4m2/g）,表明材料中无孔。硅灰石的其他一些特性包括：高 pH值（9.8）、低热膨胀系数（6.5x10-6/^）和低水分（小于0.5%）0硅灰石正在成为石棉替
代物的重要填料，但其最重要的应用还在于其高亮度、低吸油以及增强性能。在胶乳涂料中， 硅灰石的高pH值有助于稳定胶乳的pH值，有利于改善涂料的稳定性和延长稳定期。

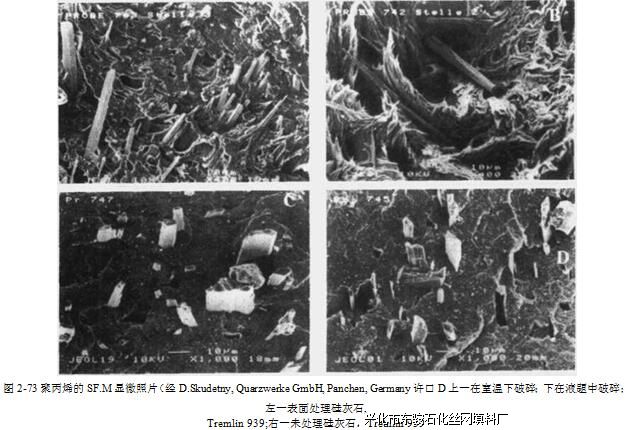

在塑料中，硅灰石可以增强，可以增加抗刮性，改善热稳定性、提高焊接强度，减少翘 曲和收缩。图2-73显示表面处理对增强的影响。图中为室温下表面处理和未表面处理过的 硅灰石作为填料应用在聚丙烯中的情况，表面处理过的硅灰石被基体紧紧包裹，而未处理过 的硅灰石与基体分层。将样品在液氮中折断，处理过的硅灰石与基体有好的粘结性，而未处理过的PP丝网除沫器与基体间有小缝隙
|
您现在的位置：
