丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264 - 滑石粉的组成根据产地不同而变化，最重要的因素是透闪石的含量

滑石是皂石的主要成分。其共生与硅酸白云石的热水变形有关，因此它可能与透闪石共生，透闪石对许多潜在应用领域也许是重要的
滑石粉的组成根据产地不同而变化，最重要的因素是透闪石的含量。以美国为例,Montana滑石被认为不含石棉和透闪石。California片状滑石仅含极少量的透闪石（小于3%）。而硬滑石却有5%到25%的透闪石。在上纽约州开采的一些工业滑石含有25%到50%的透闪石。另外一个重要组分是水。水被化学结合在氧化镁或水镁石层内§图2-62是滑石的分子结构。滑石在加热到800T 以上时失水，如果发生这种情况，滑石的片状结构就会完全消失，性质发生变化。滑石片状结构的表平面之间由很弱的范德华力连接，所以，滑石可以由相对小的剪切力将其分层。这也是滑石有滑感的原因，同时可以使其易于分散。
片状结构使滑石丝网除沫器填充材料具有许多重要性质，如：高电阻率和低气体透过率。这些情况的发生是由于扩散路径过分复杂所致。滑石的其他一些独特性质与其结构有关，润滑性是由其易于分层所致；低磨损性是由于滑石是莫氏硬度最软的矿物，以及其表面具有疏水性。疏水性可通过表面硬脂酸锌包膜进一步增加。图2-63是滑石的片状结构。
滑石的加工相对简单，仅强调避免污染，以及按矿物学和颜色分类。经常用手工和光学方法分类得到高质量产品453。滑石加工工艺有湿法和干法两种工艺。干法工艺首先是选矿，分离出沉淀的杂质。有些矿可能需要混合和干燥，但所有材料都要研磨。标准研磨在滚压机上进行，得到粗粒材料（50pn）o精磨在冲击磨上进行，分级后得到更细品级的材料（10~40呻）。极细品级的材料（3 - lOpon）由气流磨微化得到。湿法工

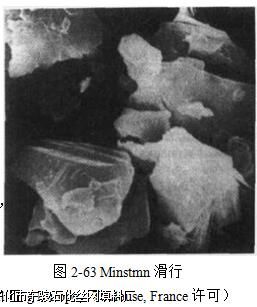

艺先将含相当量杂质（如：碳酸盐）的矿物进行浮选，图2-63 Minstmn滑行
得到高浓度纯态滑石粉（97% ~98%）o浮选以前材料’择1皿g Europe，Toulouse, France许可）
要在冲击磨和袋式磨上初步压碎，将颗粒尺寸降低到100呻。浮选后，将滑石过滤，干燥，用冲击磨或气流磨进行微化处理。某些品级的产品用硅烷进行表面处理。上述工艺是Luzenac公司在世界各地的工厂中所用的生产方法。
1905年Luzenac将滑石粉作为填料引入造纸工业中。由于其可吸收有机物，可防止团聚，可用于调节沥青，所以得到广泛应用。滑石粉降低造纸中的化学品含量，有利于纸张回收利用。滑石粉可使纸张光滑，可降低孔隙率，由于没有磨损性可延长机械部件的寿命。滑石粉可以使油墨非常好地转移，所以改善了中间色的质量。
在塑料中填加滑石粉可提高塑料的热变形温度，增加尺寸稳定性，提高抗划力，改善抗冲击能力，由于有成核能力可降低生产工艺周期。还有其他一些重要的性质，包括：高亮度，在农膜中阻挡红外线，抗阻塞，对被包装的组分吸收低。

在油漆中，滑石粉有髙遮蔽力，有消光作用，给岀光滑的涂层。滑石粉的形态结构使油漆具有低潮气透过率。通过使用滑石粉可以得到各种类型的光滑和消光油漆。
