名称：塑料微球、可发微球、PTFE、PE、PI
化学式:不同组的材料有不同的化学组成，用作功
〜物理性质 — —
密度/（g/cm3）：ExpanceI 微球：未发泡 1.05 - 1.2,发泡 0.03 ~ 0.07； DuaJite： 0.065 ~ 0.13; PTFE； 2.2; Vistamer HD 和 UH
0.94 - 0.96, Vistamer Ti 1.58-2.44
熔点/Y：329〜332（PTFE） |摩擦系数：＜0.1
化学性质
水分/% : Expancel 1, Dualite 2
形态 一
颗粒尺寸/卬 n： Expancel：未发泡 6-35,发泡 15 ~ 80; Ehialite 25 ~ 140; PTt'E： 5 - 25（ Algoflon 初级颗粒 0.15 ~ 0.3）; Vistamer：
18 ~ 290
比表面积/（m2/g）：PTFE：2.5 〜9
生产厂商和商标名称：
AKZO NdDel, Expancel, Inc., Duluth, GA, USA and Sundsvall,Sweden
Unexpanded microspheres 820,643,551,461,051,053,0.54,091,092 用热塑性塑料壳包裹气体的中空颗粒，有湿态和干 态。不同牌号中的数字表明不同颗粒尺寸、不同发泡速度、不同耐溶剂性和不同发泡温度的材料
Expanded miciospheres 551,461,091湿态（WU）和干态（DU）的发泡中空微球，还有壳材料类型相同但尺寸不同的牌 号，为颗粒直径、密度和耐溶剂性不同的一系列产品 这些微球的壳由偏氯乙烯和丙烯腊的共聚物组成
Ausimont USA, Inc., Montedison Group * Thorofare, NJ, USA
Algoflon L2O3,1205,1206微化PTFE粉末，用于热塑性和热固性树脂、印刷油墨、油漆、油品和油脂、橡胶。数字越 小,颗粒尺寸越小
Polymist F-5,F-5A,F-5A EX,F-510,XPH-284自由流动的PTFE粉末，用于热塑性和热固性树脂、印刷油墨、油 漆、油品和油脂、橡胶。数字越小,表示颗粒尺寸越小.XPH284符合FDA 21 CFR 177,1550规定，可用于与食品接触的物件
Conposite Particles,Inc., Allentown,PA, USA
Vistamer HP and UH 分别为HDPE和UHMWPE粉末，都经过表面改性
Vistamer Ti-911x,Ti-912x分别为表面活化的UHMWFE和聚酰胺粉耒
Pierce & Stevens CorporaticMi，Buffalo, NY，USA
DuaKte M6001 AE,M6003AE,M6050AE,MS7000低密度微球。M6001A的壳由偏氯乙烯共聚物组成，其他牌号为丙烯 腊共聚物，所有牌号都有碳酸钙涂层c牌号之间的差别在于颗粒尺寸、耐溶剂性、耐温性和密度。偏氯乙烯材质的 产品耐温性和耐溶剂性较差
Micropearl F - 30,F - 50, F - 80,F100干态和湿态可发性微球。这些微球由日本
Matsumoto Yushi-Seiyaku, Co., Ltd,提供
Sekisui Plastics Co.,Ltd.,Tokyo, Jqjan
Techpolymer microsphere由丙烯酸和苯乙烯共聚物制备，有各种形态，包括：未交联，交联，多孔和复合。有几个牌号 被设计用于油漆、油墨、树脂改性剂、消光'防粘剂'化妆品填料
Apamicron beads为无机物（羟磷灰石），与生物活体有亲和性，用于医药中
主要应用产品：gancel:人造大理石和人造木材、涂料和密封剂、汽车和船用PP丝网除沫器填料、复合材料、拉挤件、油漆、填缝料、车身 底盘涂料、弹性体填料、微球组合泡沫塑料、电缆填料、炸药、石膏板、印刷油墨、纸张、纸板；Dualite：船、汽车部件、浴盆/淋 浴产品、汽车身底盘涂料、油漆、粘合剂、密封剂、卡车盖、侧板、厢式车顶、娱乐车、体育设备、小船、PVC泡沫、印刷油墨、 油灰、合成木材、橡胶产品、墙纸、无纺布、模塑塑料；PTFE粉末：一系列产品，用于热塑性树脂和热固性树脂、油漆、涂料、 印刷油墨、油品、油脂;Vistamer品级:模塑件、粘合剂、密封剂、油漆、涂料、机械部件、泵叶轮、阀座、齿轮、圆环、轴承、衬 垫、防磨板、导轨、电缆、钢铁替代物
主要聚合物应用:微球:PVC、聚氨酯、聚酯、硅橡胶、丙烯酸酯类、环氧树脂、橡胶;PTFE粉末:PA、POM、PC、IIBH、PI、PSF、 PSO、PPS、聚氨酯、ECTFE、EPDM、SBR、氟硅橡胶、NR
Expancel公司开发出应用非常广泛的聚合物微球。微球的壳为偏氯乙烯与丙烯腊的共聚物，发泡剂为异丁烷。温度升高，壳软化，气体膨胀。达到一定温度时，气体产生足够的压 力将壳膨胀。膨胀温度是产品品级的基本特性，但是，膨胀温度还取决于Expancel产品所分 散的介质。膨胀通常在75 ~ 135龙开始，到115 - 195^完成，取决于填料的品级，而膨胀速 度取决于加工条件。膨胀后，微球的体积可以达到原体积的50倍。未发泡的微球可以作为 发泡剂；发泡后的微球用作超低密度改性剂，它不会使粘度显著增加。
发泡后的微球可一直保持其密度而不变化，即使是在140~150龙下长期加热也不会变 化。同时，高压(150bar)也不能改变发泡材料的密度。不过，Expancel产品用于新配方时要 检测它们与体系中其他组分的相容性。尤其是要确定微球是否耐配方中的液体，如溶剂、增 塑剂、固化剂等。微球的混合工艺相当复杂，因为微球的密度，尤其是预先发泡微球的密度 要比配方中其他组分的密度低得多，所以它们悬浮在混合物的表面，很难使它们结合，而且 容易流失到周围的空气中。微球有很好的抗机械操作能力，可以使用高剪切混合器进行混 合。而且，真空也不会对微球产生影响。如果微球的抗机械操作能力很重要，那么应选择 DU牌号的产品，因为它们的颗粒较小，壳壁较厚。

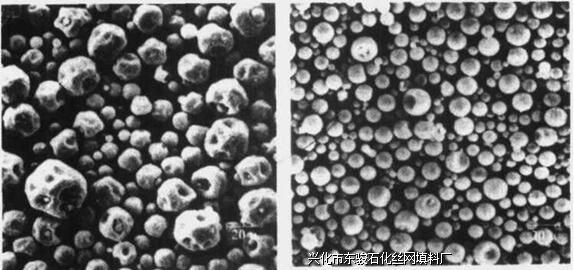

图2-47给出了两个牌号的产品发泡前的形态。551发泡前颗粒更圆，因为它的壳壁较厚，发泡后的密度比091更高。但是，两个牌号产品发泡后成完美的圆球。

|
您现在的位置：
