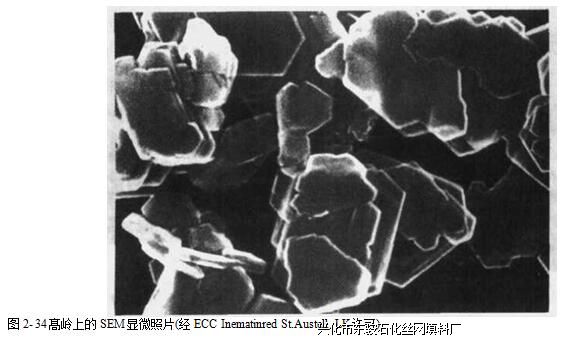

有些产品以淤浆状出售，因为这种形式很方便，可以减少尘土、节省能源、降低成本。 经常使用淤浆状产品的行业是造纸和油漆，其他许多应用要求材料为粉状，所以要将淤浆沉 淀、浓缩（压滤机）和干燥。干燥方式有旋转工艺、盘式工艺、流化床工艺或者喷雾干燥。干 燥后，根据需要研成粉末。图2-34为高岭土的形态，照片中清晰地显示了高岭土典型的层 状结构。

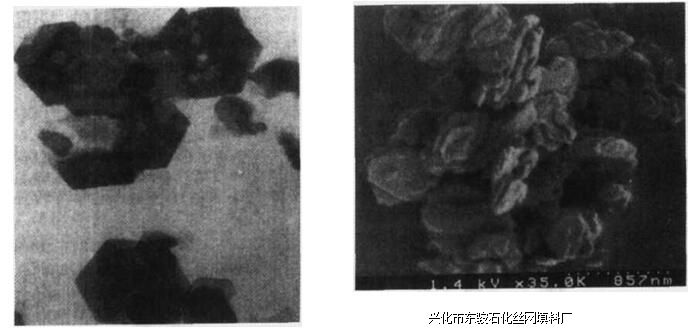

嫌烧工艺对材料的原有性质改变很大（见上表）。将高岭土加热到450Y以上，其结 构发生变化，电阻和白度得以改善。爛烧在干燥窑中进行，温度在850 - 1500^之间。图 2-35为燃烧高岭土的结构。与干燥高岭土的结构不同，其边缘为圆形，这是高温处理的 结果OBingess Pigment公司开发出另一种高岭土处理工艺，称为闪烧工艺。该工艺将材料置于 旋转上升的热气流的中心，几秒钟即脱水干燥，形成独特的形态结构。该品级的产品被命名 为“热-光”（图2-36）。这种材料的密度更低，有非常好的遮蔽力。

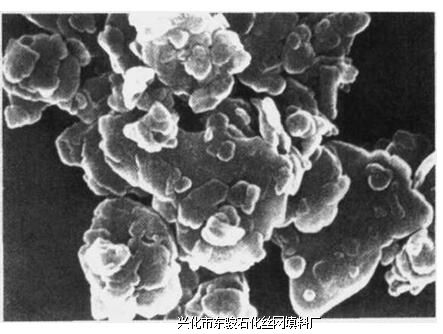

Huber公司公开了其结构化颜料产品的形态特征，该产品为多孔聚集体，有高亮度（图 2-37）。

颜料颗粒为堆积体，该堆积体形成的聚集体形状上更接近球形。
