丝网除沫器,兴化市东骏石化丝网填料厂官网,电话:13905269264

名称:石墨、天然石墨 CAS# ：7782 - 42 -5
化学式:C 官能团：0H
化学组成：碳80%-99.97%
灰分成分/%：SiO2 48.8,^203 20.8^6203 22.2^^2.3,630 1.8小电0 0.4,%。2.2,1\02 0.5

物理性质
密度/(g/en?)：2~2.25 莫氏硬度：1~2 摩擦系数：0.1~°.6
热导率/(W/K・m)：110~190
化学性质
水分/%：0.1~0.5 灰分含量/%:0.03~20
光电性质
颜色:灰色电阻率/mfl，cm:0.8 ~ 2.5

续表
形态
颗粒尺寸/呻：6~96 晶体结构：六方形吸油量/(g/100g)：75 - 175
晶粒高度/nm：60 - 100 劈裂：在一个方向上完整劈裂
比表面积/(m2/g) ：6.5 ~ 20 层间距/nm：0.3354-0.336
生产厂商和商标名称：
AML Industries, Inc , Warren ,0H, USA
天然石墨粉 Amlube 611
高纯石墨粉 Amlube 610,613
Applied Carbai Technology, Somerville, NJ, USA
生产3种类型的产品：天然石墨（品级A到H,纯度和颗航尺寸不同），合成石墨（L101非常纯，J1E高灰分），无定形
石墨（P100&P103）
Superior Grq血ite Co., Chicago, IL, USA
石墨的几个系列产品：无定形石墨，结晶片状石墨，结晶纹理石墨,Desulcu,合成石墨,IhennoPu於，这些产品的颗粒尺寸从/xm到mm
Timcal Ltd. ,Sins,Switzerlan
Timrex KS6,KS10,KS15,KS25,KS44,KS75 不规则球状石墨.用于塑料
TimrexT44,T75.T15O有角，片状微孔石墨
Timrex SG6,SFG15,SFG44,SFG75 极不等轴片，针状

主要应用产品：挤出型材、电池、导电涂料、刹车片和离合器面、催化剂、润滑剂、自润滑件、泵元件、传动轴、止推环
主要聚合物应用：PA-6、PA-66、PP、PS、LDPE、EPR
石墨在制品中的应用是基于如下几个因素：导电性、EMI遮蔽、润滑涂层、自润滑轴承、润滑剂、耐化学品、耐热、耐水、阻燃、防粘着性、着色。
纯度、晶体结构、质地和颗粒尺寸等因素决定石墨制品的摩擦性、热性质、电性质、化学性质和物理性^309'31%纯度可以根据灰分、水分和痕量元素估计。用于润滑材料，要求使用不含碳化硅的石墨，因为碳化硅是高磨损料。这个品级的石墨要用合成方法生产。 Superior Graphite Co,的专利高温炉技术可以使石墨含99.97%的碳。同样Timcal也可提供相似纯度的产品。以下对石墨影响的分析依据Timcal对各种应用研究的数据翊心】。。
石墨的自润滑性质根据对尼龙6和聚苯乙烯的研究来评估。加入30%的石墨可以使摩擦系数降低30%,磨损程度仅略微增加。石墨填充塑料的摩擦系数取决于石墨的纯度和结晶性，同时也取决于石墨的含量。在聚苯乙烯中，石墨含量达到峰值30%以前，材料的摩擦系数和磨损都降低。进一步增加石墨含量，磨损和摩擦系数又开始增加。同样的现象也可以在PTFE/石墨复合材料中观察到。这种现象可以解释为当石墨含量高于30%（质量）时，复合材料的孔隙率增加。正是材料中的孔隙使材料的磨损速度增加如。玻璃纤维增强的SMC 和BMC复合物特别易磨损，必须优化石墨与纤维的比例以及它们的总量使其磨损和摩擦系数同时降低。
石墨填充塑料的机械性质可以设计，以满足各种要求。研究PA-6表明，添加石墨，硬度仅有微小增加（10%）,而LDPE的硬度却可以增加25%o如果要求必须增加硬度，应该选择颗粒尺寸更小的石墨。当石墨添加量达到30%时，LDPE的杨氏模量增至3倍。相同的添加量，PA-6杨氏模量增至2倍。同样，石墨颗粒越小效率越高。
石墨对LDPE拉伸强度的影响很小，但是并不是所有品级的产品都有相同的结果。添加石墨降低PA-6的拉伸强度，但小颗粒尺寸品级的产品影响较小。与其他聚合物相似.
LDPE的断裂伸长率随石墨含量的增加而降低，而PA-6,、PA-66急剧降低。PA-6、PA - 66的冲击强度也是一样，当石墨添加量在20% - 30% （质量）时迅速下降。在聚丙烯中，添加30% ~35%（质量）的石墨，杨氏模量增加到60%,而且拉伸强度也有所改善。细粒品级的产品对这些性质的改善愈加迅速。PP的冲击强度和断裂伸长率与PA的降低方式相似。PS 是另外一个添加石墨拉伸强度增加的例子（~25%）,杨氏模量也增加两倍。PS的断裂伸长率没有显著降低，也仅仅因为PS的断裂伸长率本身就很低。与其他聚合物不同，PS的硬度在加入石墨后下降，但是冲击强度却按相同的方式随石墨含量的增加迅速降低。
加入石墨可以改善聚合物的加工性。含石墨PS的熔融指数随石墨含量增加逐步降低，甚至达到50%（质量）也是如此。PP有相同的关系，细粒石墨使熔融指数降低的速度要比粗粒快得多。LDPE中也有相似的影响，但不明显。
粘度的增加取决于颗粒尺寸，颗粒尺寸越小分散体的粘度增加越快。但是与炭黑对粘度的影响有很大的不同，要3倍炭黑量的石墨才能达到相同的粘度增加。
使用石墨可以生产抗静电和导电材料。其电性能非常稳定，这是在两年的研究中得出的结论。在两年中，含有石墨的材料的体积电阻没有变化。但是使用石墨时必须考虑配方中可能存在的其他填料所产生的影响。业已发现，含有大颗粒尺寸的碳酸钙或氢氧化钙的石墨填充材料的表面电阻会下降。石墨的颗粒尺寸应当越小越好。EPR填充高含量的石墨不损失柔顺性，由此可以生产表面电阻只有1。的柔性电极。
石墨有助于改善热导性，也可使材料的加工更快。采用小颗粒尺寸和高结晶度的石墨可使热导性达到相当的程度。
将石墨用于聚合物体系可提高成核速度，由此可提高聚合物的结晶速度，从而增加模塑和挤出的产量。

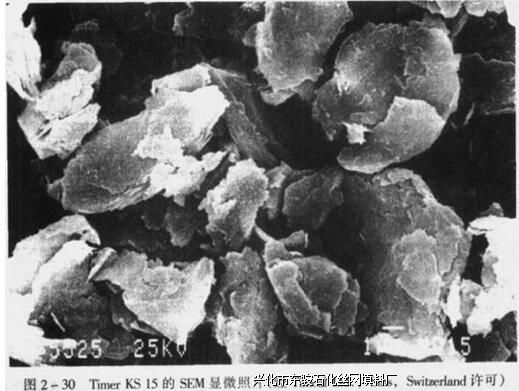

图2-30为石墨的形态照片，该石墨由不规则的薄层组成。
