名称：陶瓷微球、陶瓷球、微球
化学式:不确定 官能团：0H,硅烷处理
化学组成：二氧化硅氧化铝陶瓷，碱金属硅铝酸盐陶瓷；SiQ 55% ~65%,Al：Oj25% ~38%,屈03。.5% ~5%
物理性质
密度/(g/cm3):0.24-2.5 莫氏硬度：5~7 |软化点/r：980- 1400
热导率/(W/K-m)：0.23 压缩强度/MPa： 1〜34（中空）,400（实心）
化学性质
耐化学性:高耐化学性
第2章 填料来源、化学组成、性质和形态 • 45 •
续表
水分/%：0.2~0.5 水悬浮液pH：4~8
光学性质
颜色：白、乳白色、灰 电导/（mhos/cm）® ：200 介电常数：1.6
形态
粒子形状：球形 粒子尺寸/削：50 ~ 350（中空）,1 - 200（实心）
壳厚度：直径的10% 比表面积/（m2/g） ：0.1 - 1.1
筛析:325目筛余量0.01% -26% 海格曼细度:3~7
生产厂商和商标名称：
Kinetico Incorporated
Macrolite Ceramic Sphe-es ML535,357,714,1430,3050
PQ Corporation, Valley Foi^e, PA, USA
Extendospheres SG 标准品级中空球
Extend睥pheres CG 中等尺寸中空球
Extend理）heres TG 小颗粒尺寸的中空球
Extendo^）heres XOL-200 最小直径中空球
Sphere Services Inc. Cenosphere C<mipany,Oak Ridge,TN, USA
Recylopheres陶瓷中空微球，由烟灰生产。有3个颗粒尺寸系列.最大直径分别为150,210,300Mm
Bionic Bubble陶瓷中空微球，由烟灰生产°有3个颗粒R寸系列，最大直径分别为75,100,125削
Zeelan Industries, Inc. ,3M 的全资子公司.St.Paul, MN, USA
Z-light Microspheres G - 3400, G - 3500, W - 1000, W- 1012,W- 1100, W - 1200, W - 1300,W- 1600 中空微球，颜色（G 灰色,W乳白色）和尺寸不同
Zeeoepheres G-200.G- 400,G- 600,G- 800,G- 850,% - 210, W - 410, W - 610 实心微球，颜色（G 灰色,W 乳白色） 和尺寸不同
主要应用产品：中空:保龄球、人造大理石、层压木板片、屋面涂料、耐火材料、砂轮、轻质水泥、聚合物混凝土、外部绝缘 譲、合成灰泥、沥青修补混合物、汽车密封剂、屋面砖、地毯背涂、耐化学涂料、粘合剂、密封剂、管道绝缘、脱漆剂、PVC 地板
多孔:照料模具、油漆、涂料、密封剂、沥青、橡胶、船只建造和修理、轻质混凝土、石膏墙板、催化剂载体、灰泥、汽车车体的 吸能填料
实心:工业涂料、抗阻塞膜、粉末涂料、保养漆、粘合剂、聚合物混凝土、纹理涂料、建筑用漆、低光泽油漆、装饰地板 主要聚合物应用:IY、PE、PS、PA、PVC、PPS、TFE^酯、环氧树脂、聚氨酯、酚醛树脂、硅氧烷
陶瓷球的生产原料是长石岩、氧化铝、膨润土或烟灰。陶瓷球的密度要比玻璃和聚 合物珠大得多，但是要比它们廉价。由于陶瓷球的壁较厚，所以它们的刚性更强，较难 机加工。陶瓷球具有所有球形材料的强度.球形材料的装填密度最高；由于滚珠效应, 所以可以改善流动性质。此外，还可降低介电常数、热变形、收缩性，以及改善有斑瑕 混合物的抗裂性。

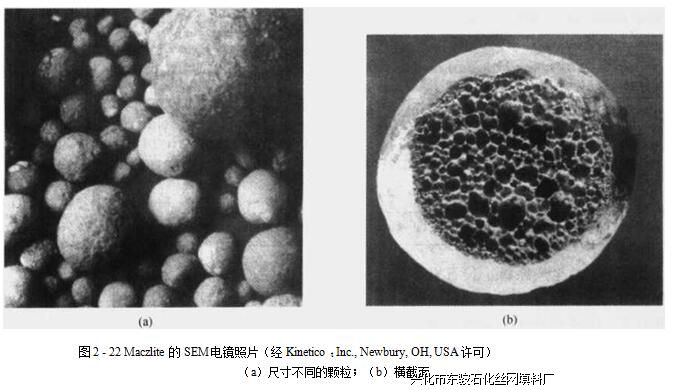

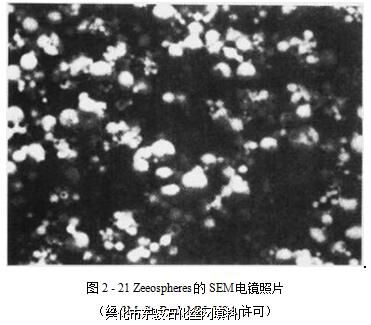

有一个简单的公式可以计算用于取代高密度填料所需的陶瓷球量：陶瓷球用量=（球的 密度/填料的密度）X混合物中的填料量。如果球的装填密度高于被取代丝网除沫器填料的密度，同时降 低材料的粘度，那么就能够加入比公式所计算量更多的球，保持材料的粘度不变。尽管陶瓷 球比玻璃球刚性大，但是在处理和混合中仍需防护措施。在混合过程中应该避免高剪切力， 以及过度混合。陶瓷球应该在混合工艺结束时加入。图2-21是陶瓷球的形态图。从图中可以看出，陶瓷球是球形颗粒的混合物。Kinetico 公司所生产的独特的陶瓷球有更加致密的壳，使他们机械强度更高，同时内部又有孔以降低 密度（图2-22）。
|
您现在的位置：
