名称:硫酸钏、重晶石、白 | CAS# ：7727 - 43 - 7
化学式：BaSQ, 官能团：如果没有表面接枝就没有官能团
化学组成：BaSO4 86% - 99% ,SiSO4 1 % ~2%tCaOO% ~ 10.8% ,Fe^Og.l% - 1.4% ,SiO> 0.9% ~ 2.1 % 痕量元素：铁、铜、锭和铅
物理性质
密度/(g/cm3) ：4.0 ~ 4.9 莫氏硬度：3~3.5 熔点/X：1580
线性热膨胀系数/（10-6/K） ： 10 烧失量/%：0.2~2.6
化学性质
耐化学性：耐酸碱
水分/%：0.1 -0.3 酸溶量/%:痕量 挥发分/%：0.1-0.5
可溶物含量/% ：0.00025-0.4 水溶性/ppm： 3 水悬浮液pH：6~9.5
光电性质
折光指数:1.64 白度:94-96
颜色：白色 亮度：65-99
着色强度：中等 反射比:90
介电常数：11-4 电阻率 /O-m： 19.075 电导率/(pS/cm) ：200 ~ 300
形态
颗粒形状：因品级不同而不同 晶体结构：正交 吸油 M/(g/100g)：8-28
颗粒尺寸/削:3~30（重晶石和一些合成品级产品）,0.7（W白），<0.1（特殊品级）
筛析:325目筛余量0.01 % ~ 12%,0.001 %（钏白） 劈裂：一个方向
比表面积/(m2/g)：0.4-31 海格曼细度:2.5~7
生产厂商和商标名称：
Barium and Chemicals, Inc. Steubenville, OH, USA
硫酸初,98%沉淀级
CIMBAR, Cartersville, GA,USA
Bara 2002C,325C,200N,325N>200M,325M（工业级粉碎重晶石）
680^6-30,8-34（表面用SiCh-Al.Ch处理以改进耐磨性、分散性、光泽和硬度，颗粒尺寸0.3削）
Barifine,BF- 1,BF- 10,BF-20,BF- 21（超细硫酸取，颗粒尺寸在0.03~0.06副之间，可改逬颜料的分散性，防止絮 凝）
Barimite UF,Xf,22,200,G- 50（漂浮级重晶石）
CIMBAR325,XF,CF,UF,EX（高纯白重晶石）
Polywate（低硫酸瓠含量材料，填充泡沫）
Hitox Corporatiwi, Coipus, Christi, TX, USA
Bartex 10,65,80,QWX（硫酸钏，各种应用，包括取代TiO.）
J, M, Huber Corporatimi, Macwi, GA, USA
Hubeibrite 1,3,7,10,12（粉碎重晶石，数字指平均颗粒尺寸）
MiMiite, Inc.,Houston, TX,USA
Basco Wate（重晶石粉体，用于钻井泥浆）
Blanca 2,4,8（髙质量重晶石粉体，数字指颗粒尺寸）
^12,4,8,10,20,40（天然重晶石粉体，用于涂料和塑料，数字指颗粒尺寸）
Nippon Chemical Industry Co. Japan
Barium sulfate AD
续表
Polar Minerals,Mt,Vemon,IN,USA
1000系列（包括不同尺寸的重晶石1075.1065,1040,用于油漆和涂料）
2000系列（包括不同尺寸的重晶石2075.2065,2010,用于塑料、油漆和刹车内衬）
Blanc Fixe 1090P（沉淀硫酸钥）
Sachtleben Chemie GmbH, Duisburg, Germany
Albaryt和Alharyt Plus（润湿加工和化学漂白级）
F,N,G,90】（不同尺寸的天然细碎白色亜晶打.F细，N中等，G粗）
Blanc fixe N.F,micro（标准级）
Blanc fixe,HXH,HNF（细微沉淀硫酸锐，极高纯度和亮度）
BS（钻井泥浆级）
EW0（润湿加工和化学漂白级，颗粒较Albaryt稍粗）
Fleur（润湿加工和化学漂白级，颗粒较Albaryt和EWO稍粗）
Ground Barites C 101 ,CH1I77,C7,C14.TS（研细的粉末，亮度较Barytmehl低，但有可比的颗粒尺寸）
K1,K2,K3,K4,M（高纯度，合成级，高亮度（96-98）和高折光指数）
Sachtoperae HP,HU-N,HU・D（最小颗粒尺寸，低于0.1 ~ 0.2例,用作成核剂和抗絮凝剂）
ZEMEX Industrial Minerals, Atlanta, GA, USA
Cherokee 289,290,291（重晶石粉体）
主要应用产品：油漆、油墨、木材涂装、粉末涂料、粘合剂、胶粘水泥、密封、密封剂、涂料、医药、纸张、电池产品、钻井泥浆、 刹车内衬、保龄球、隔音材料、塑料溶胶、聚気酯泡沫、声学化合物、绝缘材料
主要聚合物应用：PET、PVC、蜜胺树脂、聚氨酯、醇酸树脂
重晶石是最普通的钥矿，以纯态存在，但也与许多其他矿物共存。取代槌最多的是 饱或镭。在工业和医学上广泛应用的硫酸钗就来源于天然重 晶石和合成材料。填料的质量依赖于原料的纯度和加工方法 （化学纯化是一个复杂的过程，决定合成或再生材料的质量）。 最简单的加工方法包括研磨和干燥分级,较细的产品通过浓 缩、湿研磨、漂白和分级得到。最高质量的产品是钗白（持久 白色），由碳酸钮I和硫酸反应制得。因为反应的剩余产物仅仅 是水和二氧化碳，所以产品的纯度取决于所用原材料的质量。 颗粒尺寸分布由加工参数决定，包括反应物浓度、加入速度、 温度和混合效率。这些参数易于控制，所以颗粒尺寸分布也 容易控制。在某些应用中，要求填料必须有窄的颗粒尺寸分 布。天然产品的平均颗粒直径通常在2~3。削的范围内（最大 颗粒尺寸：15~75叩）。产品的价格与颗粒平均直径相关联。 钮白颗粒最细（平均颗粒直径在0.1~4冲!），也最贵。吸油量 也取决于颗粒尺寸，槌白的吸油量在12 - 28g/100g范围内， 而天然产品要低，在7~ 12g/100g范围内。天然产品是无孔的 不规则形状，而®I白几乎全是球形。

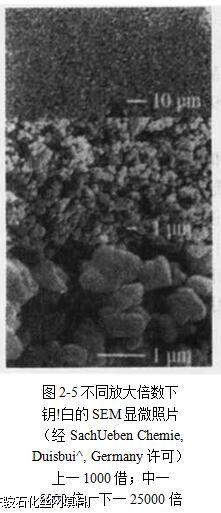

形态上的更多信息将比照电子显微镜数据在下面讨论。图 2-5是棟白的形态。朝白的颗粒尺寸（0.7俱n）可与二氧化钛颗粒

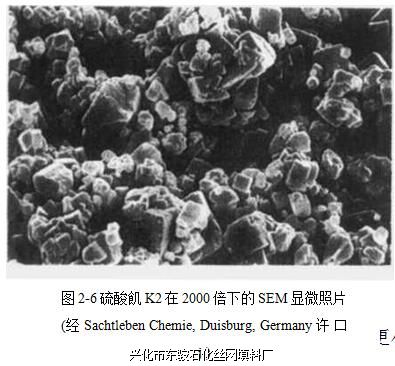

（0.3呻）类比。将01白和另一个合成级硫酸钥 由Sachtleben Chemie公司生产的硫酸锐

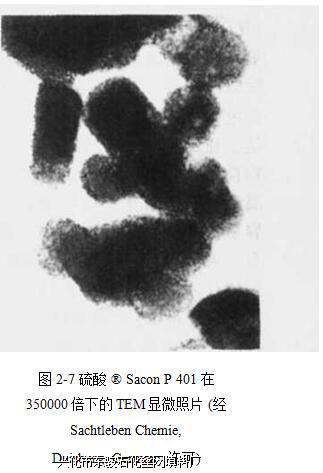

K2 行对比，显示颗粒尺寸不同，但是形态结构却非常相似（图2 -6）。图2 -7是
Sachtleben Chemie公司另一个牌号的产品，颗粒更细，尺寸与二氧化钛（0.35削）相似。这是相当不同寻常的丝网除沫器填料，它有一个合成硫酸棟 组成的核（绝缘体），涂覆一层掺有SnO2的金 属^（Sacon P401）半导体。该材料为薄涂层， 亮度高，可透光，有导电性，可消除塑料和 涂层表面的静电。当含大约19%的钥白时， PVC材料有-个突增界限值，表面电阻突降 8个数量级。Sachtoperee颗粒尺寸更小，依 品级不同从0.2/zm到小于0.Ifzm,可用于聚 合物成核添加剂，例如用于PET中。它可以 缩短生产周期，降低加工温度，提高结晶速 度，防止颜料絮凝。图2-8可解释Sachtop- eree防止颜料絮凝的机理。 颜料颗粒（浅色 颗粒）粘附在作为分隔物的Sachtoperse（较暗更小颗粒）上。这一过程使材料的颜色更亮，光洁度得到改善。
合成级重晶石图像与粉末级产品图像比较时（图2-9）,形态上的差异更加明显。不仅仅是简单的颗粒尺寸和分布不同，而且颗粒形状也不同。
化学组成是决定质量的又一个因素，尤其是在化学和医学的应用中。在油漆和涂料 中，影响亮度。钗的毒性很高，但仅仅在以水溶性盐存在时才有毒性，所以，无论哪种 应用都必须控制水溶性钥的含量。其他一些常见的混合物含铁、铜、镒和铅，根据它们应用不同而不同，然而，同样要限制它们的浓度。天然产 品含94% - 99%的BaSO4，而根白中的含最为97.5% ~ 99%以上。
对于某些应用，折光指数很重要。某些牌号的硫酸極 和基体材料之间的折光指数相匹配可以组成有预期光学性 质的产品配方。Sachtleben Chemie公司生产的一系列合成硫 酸帆颗粒尺寸在4- lOfzm之间。如果这些硫酸朝的颗粒尺 寸与基体聚合物很好地匹配，可得到半透明和透明的材料， 用于灯罩或照明广告中的光分散配方。正确的颗粒尺寸可 用下列公式计算：
d = （lOOn - 141）/2
其中，几是树脂的折光指数；d是硫酸朝的颗粒尺寸。
硫酸徼的广泛应用主要是由于它独一无二的耐化学 性和化学惰性（如：不受酸雨影响），还有光吸收能力 高，更加重要的是可以吸收X射线（用于X射线检测 材料）。
|
您现在的位置：
